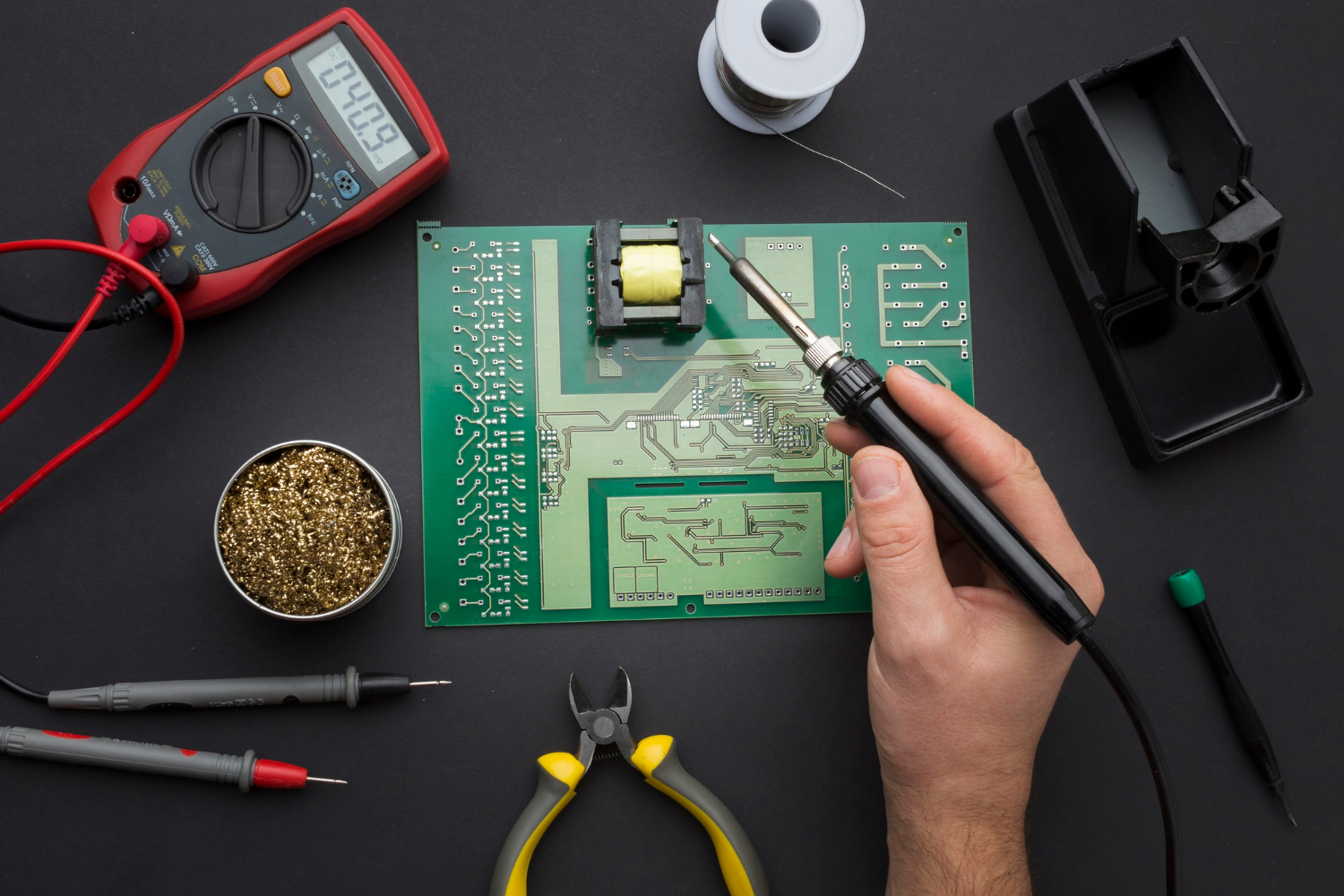

Электроника

Электроника

Обучение студентов электронике - неотъемлемая часть образования. Для успешного освоения необходимо использовать качественное оборудование, которое позволит студентам на практике познакомиться с основными принципами работы электронных устройств и систем. Необходимо наличие специального оборудования, инструментов и мебели, которые помогут учащимся освоить теоретические знания и практические навыки работы с электронными устройствами. Это всё предоставляет широкие возможности для изучения основных принципов работы электронных систем и устройств, их проектирования и практического применения. Использование разнообразного оборудования, от простых лабораторных стендов до сложных анализаторов спектра и компьютерных программ для моделирования, способствует эффективному обучению и формированию у студентов навыков и знаний, необходимых для успешной работы в сфере электроники.

Скачать инфраструктурный лист Заказать проект

КОД 1.1

НА 1-ГО УЧАСТНИКА (ПЛОЩАДКА)

 НА 7  РАБОЧИХ МЕСТ (14 УЧАСТНИКОВ)



Оборудование, инструменты и мебель
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Рабочее место












1

 Стол антистатический

 Высота 1600 мм. Глубина столешницы:   800 мм. Полка  2 шт. Светильник под нижней полкой. Рама для крепления верхнего светильника со светильником верхнего освещения. Блок электрических розеток не менее 12шт. Тумба на три ящика.Подставка для ног.  Типовое сопротивление к земле: RG = 100 - 110 Ом. Устройство защитного отключения.



 шт

 1

 7

  2.1, 1.2, 1.3
2

 Стул антистатический полиуретановый

 Основание с проводящими колесами. Пневматический подъемник с регулировкой. Типовое сопротивление к земле: RG = 100 - 110 Ом



 шт

 1

 7

  2.1, 1.2, 1.3
3

 Лупа со светодиодной подсветкой настольная

 Лупа с лампой для равномерного освещения рабочего места, лампа оснащена стеклянной увеличительной линзой. Штатив лампы должен обеспечивать возможность поворота в любом направлении. Напряжение: 240 B. Частота: 50-60 Гц. Диаметр линзы не менее 5’’. Увеличение: 8Х. Освещенность не менее 1000 Люкс. Струбцинное крепление к столу.



 шт

 1

 7

  2.1, 1.2, 1.3
4

 Коврик антистатический

 Типовое сопротивление к земле: RG = 100 - 110 Ом. Размер: 610 x 900мм. Cтойкость к нагреву и припою. Oбъемная проводимость. Tолщина не менее 2 мм. 2 кнопки 10 мм, скругленные углы.



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
5

 Коробка антистатическая заземления

 3 КНОПКИ ПО 10ММ



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
6

 Браслет заземления антистатический

 Браслет регулируемый, растягивающийся, с изолирующей поверхность, сопротивление к земле 1МОм, кнопка 10мм



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
7

 Витой провод заземления антистатический

 Характеристики на усмотрение организаторов, кнопка 10мм



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
8

 Халат антистатический

 Unisex , длина 3/4. Соответствует стандарту IEC 61340-5-1. Типовое поверхностное сопротивление RS= 10e5 - 10e7 Ом (рукав-рукав). Материал: полиэстер, хлопок не менее30 %, проводящие углеродные волокна не менее 4%. Сетка из проводящих волокон шагом не менее 4 мм. Плотность материала: 156 г/м2. Время стекания заряда IEC 61340-2-1 0,5 – 0,9 сек.



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
9

 Очки защитные

 Возможность ношения с корригирующими очками!!! Оптический класс: 1. Бесцветные. Вес: не более 60 гр. Материал: поликарбонат, панорамное защитное стекло для защиты глаз спереди, сверху и с боков от механических воздействий, абразива, УФ-излучения. Защитное стекло устойчиво к химическим веществам, растворам кислот и щелочей, растворителям.



 шт

 1

 7

  2.1, 1.2, 1.3
10

 Урна

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
11

 Щетка с совком

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3


 Измерительное оборудование












12

 Программируемый 2-канальный источник питания

 Максимальная выходная мощность ИП не менее 50 Вт, выходное напряжение двух независимых каналов 0 – 30 В, ток 0 – 3 А.
Разрешение установки не менее 10мВ/10мА, погрешность установки не более 0,2%. Защита от короткого замыкания. Нестабильность по нагрузке не более 0,06%. Пульсации и шум в диапазоне 20Гц - 5МГц не более 5мВ пик-пик и не более 5мА. (или аналог OWON ODP3032).



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
13

 Универсальный генератор сигналов

 2 канала. Диапазон: 1 мкГц...100 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С). (или аналог Rigol DG4102).



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
14

 Цифровой осциллограф реального времени смешанных сигналов

 Диагональ экрана не менее 7 дюймов. Встроенный логическим анализатором на 16 каналов.
Полоса пропускания не менее 50МГц.4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек при задействовании 4-х каналов одновременно. Глубина записи от 10 миллионов точек Чувствительность цифрового осциллографа - 1 мВ / дел
низкий уровень шума,
возможность автоматической настройки осциллографа на сигнал, функция статистических измерений
возможность записи осциллограмм в режиме реального времени на USB накопитель,
воспроизведение записанных осциллограмм. Поддержка устройств USB и возможность прямой печати изображений,
стандартные разъемы и интерфейсы: USB HOST, USB DEVICE.
Вспомогательные выводы (trigger output, pass/fail). Число аналоговых каналов 4 + внешний запуск.
Число цифровых каналов 16.
Полоса пропускания не менее 50 Мгц
Дискретизация (аналог) Мвыб/сек 250 (3,4 канала).
Дискретизация (цифр) Мвыб/сек 250 (9-16 каналов), 1000 (1-8 каналов).
Глубина памяти:
Аналоговые кналы 12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала)
Цифровые каналы 12 М (1-8 каналов), 6М (9-16 каналов).
Скорость захвата не менее 30 000 осциллограмм в секунду.
Время нарастания (сек) 5.8
Коэффициент развертки 5 нс/дел – 50 с/дел.
Чувствительность 1мВ/дел – 10В/дел
Запуск по фронту, по максимуму, по минимуму, видео.
Режимы работы AC, DC, GND
Интерфейс USB Device, USB Host. (или аналог RIGOL MSO1074Z)



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
15

 Мультиметр цифровой 5 в 1

 Соответствие IEC1010-1 CATII 1000V / CATIII 600V. Автоматический и ручной выбор пределов измерений. Функция DATA HOLD.Проверка полупроводниковых диодов и прозвонка электрических цепей.
Питание от 3 х ААА батареек.
Постоянное напряжение U= 400 мВ / 4 В / 40 В / 400 В / 1000 В (±0.7%)
Переменное напряжение U~ 400мВ /4 В / 40 В / 400 В (±0.8%) / 700 В (±1.0%)
Постоянный ток I= 400мкА / 4000мкА / 40 мА / 400мА (±1.2%) / 10 А (±2.0%)
Переменный ток I ~ 400мкА / 4000мкА / 40 мА / 400мА (±1.5%) / 10 А (±3.0%)
Сопротивление R 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм (±1.2%)
Емкость C 50 нФ / 500 нФ / 5 мкФ / 50 мкФ /200мкФ (±3.0%)
Температура - 20 °C - +1000 °C(±3.0%) 0°F - 1800°F (±3.0%) (или аналог MS8229)



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Компьютерная техника












16

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 2

 16

  2.1, 1.1, 1.2, 1.3
17

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
18

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
19

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
20

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 22

  2.1, 1.1, 1.2, 1.3
21

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.1, 1.2, 1.3
22

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
23

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












24

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
25

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
26

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
27

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
28

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
29

 Пакет для моделирования электронных схем на основе SPICE моделей

 Полная совместимость с NI Multisim актуальной версии



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
30

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
31

 IDE для создания и компиляции проектов формата с/с++ для микроконтроллеров STM32

 Автоматическая генерация стартового кода. Текстовый редактор с подсветкой синтаксиса языка С и всплывающими подсказками. Компиляция проекта для микроконтроллеров STM32. Поддержка внутрисхемного отладчика ST-Link Симуляция и внутрисхемная эмуляция.



 шт

 1

 8

  2.1, 1.1


 Радиомонтажный инструмент












32

 Набор пинцетов SMD

 Прямой пинцет длиной 100 - 120 мм с заостренными концами. Реверсивный изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Плоский пинцет длиной 100 - 120 мм. Плоский пинцет длиной 100 - 120 мм с изогнутыми концами шириной 2 мм. Материал: нержавеющая сталь, немагнитные, поверхность матовая, прецизионное исполнение, применение: SMD. Антистатическая защита.



 шт

 1

 8

  2.1, 1.2, 1.3
33

 Бокорезы для электроники

 Материал: легированная сталь, прецизионная индукционная закалка режущих кромок до 63-65 HRC, винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, режущая способность: медная проволока диаметром - 0.3-1.6mm. Антистатическая защита. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
34

 Круглогубцы для электроники

 Антистатическая защита. Работа с проволкой, диаметром от 0,3мм. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
35

 Плоскогубцы захватные для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Перекрестная насечка рабочих поверхностей. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
36

 Тонкогубцы для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Гладкая рабочая поверхность. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
37

 Нож-скальпель с перовым лезвием

 Скальпель остроконечный . Материал: высококачественная нержавеющая сталь



 шт

 1

 8

  2.1, 1.2, 1.3
38

 Ножницы остроконечные прямые

 Профессиональное назначение. Характеристики на усмотрение организатора



 шт

 1

 8

  2.1, 1.2, 1.3
39

 Набор отверток

 для выполнения высокоточных механических работ, включает в себя:
отвертки шлицевые – 6 штук разных размеров (1.0мм; 1.4мм; 2.0мм; 2.4мм; 3.0мм; 3.5мм); отвертки крестообразные – 4 штуки (#0-2; #0; #1-2; #1-1); отвертки под внутренний шестигранник - 3 штуки (1.5; 2.0; 2.5); отвертки под внешний шестигранник - 3 штуки (3.0; 4.0; 5.0).



 шт

 1

 8

  2.1, 1.2, 1.3
40

 Набор алмазных надфилей 5шт

 Предназначены для чистового опиливания и доводки поверхностей при обработке закаленной стали, керамики, стекла, графита и т.д.
Диаметр держателя – 5 мм. Длина 180 мм.



 шт

 1

 8

  2.1, 1.2, 1.3
41

 Штангенциркуль 0-200мм

 Штангенциркуль 0-200мм с точностью измерений 0.05 мм для определения внутренних и внешних размеров. Стопорный винт рамки.



 шт

 1

 8

  2.1, 1.2, 1.3
42

 Линейка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
43

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.1, 1.2, 1.3
44

 Карандаш

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.1, 1.2, 1.3
45

 Точилка

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
46

 Лупа часовая 6х

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3

Расходные материалы
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Модуль А












47

 Изготовление печатной платы

 Тип материала базы: FR4; толщина платы 1,5мм; толщина фольги 18мкм; кол-во слоев фольги 2; покрытие контактных площадок ПОС-63; металлизация переходных отверстий; маска зеленого цвета с двух сторон; без нанесения маркировки (шелкографии); механическая обработка фрезерованием.



 шт

 1

 16


48

 Монтаж радиоэлектронных компонентов на печатную плату

 Характеристики на усмотрение организаторов





 1

 16


49

 BL-L515RGBC-CA

 Светодиод (RGB) 20° d=5мм 2000/5000/2000мКд, общий анод



 шт

 8

 114


50

 Резистор SMD 100 кОм

 0.125Вт 0805 100 кОм, 1%, Чип резистор (SMD)



 шт

 20

 282


51

 Резистор SMD 10 кОм

 0.125Вт 0805 10 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


52

 Резистор SMD 1 MОм

 0.125Вт 0805 1 MОм, 1%, Чип резистор (SMD)



 шт

 1

 16


53

 Резистор SMD 1 кОм

 0.125Вт 0805 1 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142


54

 Резистор SMD 200 кОм

 0.125Вт 0805 200 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142


55

 Резистор SMD 36 кОм

 0.125Вт 0805 36 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


56

 Резистор SMD 510 кОм

 0.125Вт 0805 510 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


57

 Резистор SMD 180 Ом

 0.125Вт 0805 180 Ом, 1%, Чип резистор (SMD)



 шт

 25

 352


58

 Резистор подстроечный 50кОм

 CA6V, 50 кОм, Резистор



 шт

 2

 30


59

 Конденсатор SMD 0,01 мкФ

 Кер.ЧИП конд. 0.01 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 1

 16


60

 Конденсатор SMD 0,1 мкФ

 Кер.ЧИП конд. 0.1 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 16

 226


61

 Конденсатор SMD 10 мкФ

 Кер.ЧИП конд. 10 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


62

 Конденсатор SMD 22 мкФ

 Кер.ЧИП конд. 22 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


63

 Конденсатор SMD 4,7 мкФ

 Кер.ЧИП конд. 4,7 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


64

 Разъём стандарта USB Micro AB

 1981584-1



 шт

 1

 16


65

 74HC08D

 Логическая ИС, логическая функция 2И [SO-14]



 шт

 1

 16


66

 74LVC1G00DBV

 Одиночный элемент 2И-НЕ [SOT-23-5]



 шт

 2

 30


67

 LM358ADR [SO-8]

 LM358ADR, Двухканальный операционный усилитель с однополярным питанием, 3В…32В, [SO-8]



 шт

 7

 100


68

 NE555DR [SO-8]

 NE555DR, Прецизионный таймер [SO-8]



 шт

 4

 58


69

 NTC 10 кОм

 JJCR103J405HB53PU505, NTC 10 кОм, +5%, 5мм



 шт

 2

 30


70

 1N4148

 1N4148W, Диод 150мА 100В [SOD-123]



 шт

 3

 44


71

 IRF8313PBF

 IRF8313PBF, Транзистор, 2N-канала 30В 9.7А [SO-8]



 шт

 1

 16


72

 IRLML0030

 IRLML0030TRPBF, Транзистор, N-канал 30В 5.3А, [SOT-23]



 шт

 3

 44




 Модуль В









 2


73

 Cоединительный провод мама-папа

 Breadboard Jumper Wire (100mm)



 шт

 10

 142


74

 Cоединительный провод мама-мама

 Breadboard Jumper Wire (100mm)



 шт

 10

 142


75

 ST-LINK/V2

 Внутрисхемный программатор/отладчик JTAG для мк STM8 и STM32



 шт

 1

 16


76

 USB UART Board

 Преобразователь USB-UART с разъемом USB mini-AB



 шт

 1

 16


77

 Коммуникационный кабель USB-miniUSB

 Характеристики на усмотрение организаторов



 шт

 2

 30


78

 Коммуникационный кабель USB-microUSB

 Характеристики на усмотрение организаторов



 шт

 2

 30


79

 Arduino-совместимая отладочная плата на микроконтроллере STM32L052K8T6

 Arduino-совместимая отладочная плата на микроконтроллере STM32L052K8T6



 шт

 1

 16


80

 JoystickShield

 Универсальный джойстик для изучения программирования контроллеров: дисплей WH1602 с синей подсветкой; двухосевой джойстик; энкодер; кнопка; акселерометр MPU6050; вибромотор; пьезоизлучатель; набор крепежа; соединительные провода



 шт

 1

 16


81

 Миниатюрный манипулятор EEEZYBotArm

 Миниатюрный манипулятор EEEZYBotArm



 шт

 1

 16



НА 1-ГО ЭКСПЕРТА (ПЛОЩАДКА)

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, инструменты и мебель
№ п/п

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
82

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3

ОБЩАЯ ИНФРАСТРУКТУРА ПЛОЩАДКИ

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
83

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
84

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 4

  2.1, 1.1, 1.2, 1.3
85

 Огнетушитель углекислотный ОУ-1

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
86

 Набор первой медицинской помощи

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
87

 ЖК панель

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
88

 Акустическая система

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
89

 Стойка для акустического монитора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
90

 Микрофон

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
91

 Флипчарт + маркеры

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
92

 Кулер 19 л (холодная/горячая вода) + стаканы

 Характеристики на усмотрение организаторов

 для смачивания губок для очистки наконечников паяльной станции

 шт

 1

 1

  2.1, 1.1, 1.2, 1.3

КОМНАТА УЧАСТНИКОВ

 НА ВСЕХ УЧАСТНИКОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
93

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 4

  2.1, 1.1, 1.2, 1.3
94

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
95

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 0,1

 1

  2.1, 1.1, 1.2, 1.3
96

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3

КОМНАТА ЭКСПЕРТОВ

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики инструмента

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Рабочее место












97

 Стол антистатический

 Высота 1600 мм. Глубина столешницы:   800 мм. Полка  2 шт. Светильник под нижней полкой. Рама для крепления верхнего светильника со светильником верхнего освещения. Блок электрических розеток не менее 12шт. Тумба на три ящика.Подставка для ног.  Типовое сопротивление к земле: RG = 100 - 110 Ом. Устройство защитного отключения.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
98

 Стул антистатический полиуретановый

 Основание с проводящими колесами. Пневматический подъемник с регулировкой. Типовое сопротивление к земле: RG = 100 - 110 Ом



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
99

 Лупа со светодиодной подсветкой настольная

 Лупа с лампой для равномерного освещения рабочего места, лампа оснащена стеклянной увеличительной линзой. Штатив лампы должен обеспечивать возможность поворота в любом направлении. Напряжение: 240 B. Частота: 50-60 Гц. Диаметр линзы не менее 5’’. Увеличение: 8Х. Освещенность не менее 1000 Люкс. Струбцинное крепление к столу.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
100

 Коврик антистатический

 Типовое сопротивление к земле: RG = 100 - 110 Ом. Размер: 610 x 900мм. Cтойкость к нагреву и припою. Oбъемная проводимость. Tолщина не менее 2 мм. 2 кнопки 10 мм, скругленные углы.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
101

 Коробка антистатическая заземления

 3 КНОПКИ ПО 10ММ



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
102

 Браслет заземления антистатический

 Браслет регулируемый, растягивающийся, с изолирующей поверхность, сопротивление к земле 1МОм, кнопка 10мм



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
103

 Витой провод заземления антистатический

 Характеристики на усмотрение организаторов, кнопка 10мм



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
104

 Халат антистатический

 Unisex , длина 3/4. Соответствует стандарту IEC 61340-5-1. Типовое поверхностное сопротивление RS= 10e5 - 10e7 Ом (рукав-рукав). Материал: полиэстер, хлопок не менее30 %, проводящие углеродные волокна не менее 4%. Сетка из проводящих волокон шагом не менее 4 мм. Плотность материала: 156 г/м2. Время стекания заряда IEC 61340-2-1 0,5 – 0,9 сек.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
105

 Очки защитные

 Возможность ношения с корригирующими очками!!! Оптический класс: 1. Бесцветные. Вес: не более 60 гр. Материал: поликарбонат, панорамное защитное стекло для защиты глаз спереди, сверху и с боков от механических воздействий, абразива, УФ-излучения. Защитное стекло устойчиво к химическим веществам, растворам кислот и щелочей, растворителям.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
106

 Урна

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
107

 Щетка с совком

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Измерительное оборудование












108

 Программируемый 2-канальный источник питания

 Максимальная выходная мощность ИП не менее 50 Вт, выходное напряжение двух независимых каналов 0 – 30 В, ток 0 – 3 А.
Разрешение установки не менее 10мВ/10мА, погрешность установки не более 0,2%. Защита от короткого замыкания. Нестабильность по нагрузке не более 0,06%. Пульсации и шум в диапазоне 20Гц - 5МГц не более 5мВ пик-пик и не более 5мА. (или аналог OWON ODP3032).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
109

 Универсальный генератор сигналов

 2 канала. Диапазон: 1 мкГц...100 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С).(или аналог Rigol DG4102).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
110

 Цифровой осциллограф реального времени смешанных сигналов

  Диагональ экрана не менее 7 дюймов. Встроенный логическим анализатором на 16 каналов.
Полоса пропускания не менее 50МГц.4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек при задействовании 4-х каналов одновременно. Глубина записи от 10 миллионов точек Чувствительность цифрового осциллографа - 1 мВ / дел
низкий уровень шума,
возможность автоматической настройки осциллографа на сигнал, функция статистических измерений
возможность записи осциллограмм в режиме реального времени на USB накопитель,
воспроизведение записанных осциллограмм. Поддержка устройств USB и возможность прямой печати изображений,
стандартные разъемы и интерфейсы: USB HOST, USB DEVICE.
Вспомогательные выводы (trigger output, pass/fail). Число аналоговых каналов 4 + внешний запуск.
Число цифровых каналов 16.
Полоса пропускания не менее 50 Мгц
Дискретизация (аналог) Мвыб/сек 250 (3,4 канала).
Дискретизация (цифр) Мвыб/сек 250 (9-16 каналов), 1000 (1-8 каналов).
Глубина памяти:
Аналоговые кналы 12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала)
Цифровые каналы 12 М (1-8 каналов), 6М (9-16 каналов).
Скорость захвата не менее 30 000 осциллограмм в секунду.
Время нарастания (сек) 5.8
Коэффициент развертки 5 нс/дел – 50 с/дел.
Чувствительность 1мВ/дел – 10В/дел
Запуск по фронту, по максимуму, по минимуму, видео.
Режимы работы AC, DC, GND
Интерфейс USB Device, USB Host. (или аналог RIGOL MSO1074Z)



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
111

 Мультиметр цифровой 5 в 1

 Соответствие IEC1010-1 CATII 1000V / CATIII 600V. Автоматический и ручной выбор пределов измерений. Функция DATA HOLD.Проверка полупроводниковых диодов и прозвонка электрических цепей.
Питание от 3 х ААА батареек.
Постоянное напряжение U= 400 мВ / 4 В / 40 В / 400 В / 1000 В (±0.7%)
Переменное напряжение U~ 400мВ /4 В / 40 В / 400 В (±0.8%) / 700 В (±1.0%)
Постоянный ток I= 400мкА / 4000мкА / 40 мА / 400мА (±1.2%) / 10 А (±2.0%)
Переменный ток I ~ 400мкА / 4000мкА / 40 мА / 400мА (±1.5%) / 10 А (±3.0%)
Сопротивление R 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм (±1.2%)
Емкость C 50 нФ / 500 нФ / 5 мкФ / 50 мкФ /200мкФ (±3.0%)
Температура - 20 °C - +1000 °C(±3.0%) 0°F - 1800°F (±3.0%) (или аналог MS8229)



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
112

 Компьютерная техника












113

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 2

 4

  2.1, 1.1, 1.2, 1.3
114

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
115

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
116

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
117

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3
118

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 2

 4

  2.1, 1.1, 1.2, 1.3
119

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
120

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
121

 ST-LINK/V2

 Внутрисхемный программатор/отладчик JTAG для мк STM8 и STM32



 шт

 1

 2

  2.1, 1.1


 Программное обеспечение












122

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
123

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
124

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
125

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
126

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
127

 Пакет для моделирования электронных схем на основе SPICE моделей

 Полная совместимость с NI Multisim актуальной версии



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
128

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
129

 IDE для создания и компиляции проектов формата с/с++ для микроконтроллеров STM32

 Автоматическая генерация стартового кода. Текстовый редактор с подсветкой синтаксиса языка С и всплывающими подсказками. Компиляция проекта для микроконтроллеров STM32. Поддержка внутрисхемного отладчика ST-Link Симуляция и внутрисхемная эмуляция.



 шт

 1

 2

  2.1, 1.1


 Радиомонтажное оборудование












130

 Дымоуловитель с угольным фильтром

 Удаления дыма, вредных паров припоя и флюса, образующихся при пайке, из воздуха рабочей зоны. Фильтр на основе пенополиуретана, пропитанного активированным углем с высокой поглощающей способностью.
Напряжение питания 230 В, 50/60 Гц, Номинальная производительность 1,7 м³/мин. Габариты: 200 × 208 × 130 мм.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
131

 Трехканальная паяльная станция с паяльником, вакуумным паяльником и термопинцетом

 Электропитание: 220В, 50Гц. Диапазон температур: 37 - 482°C. Стабильность температуры: ±1,1°C. Глубина вакуума: 20in Hg max (508 мм рт.ст.). Время достижения макс. вакуума: 150мсек. Давление воздуха компрессора: 18 psi max.Сопротивление заземления наконечника не более 2 Ом. Поддерживаемый инструмент: универсальный паяльник, термопинцет, вакуумный паяльник. Антистатическое исполнение. Автоматическая компенсация теплопотерь наконечника. Вакуумный паяльник, паяльник, термопинцет и подставки к ним в комплекте.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
132

 Наконечники для паяльной станции

 Материал наконечников: медь. Наличие термостойкого безсвинцового покрытия. Миниволна,  диаметр - 3,05 мм (0,12 дюйма). Миниволна, диаметр - 2,4 мм (0,945 дюйма). Конический, длина - 16,7 мм (0,66 дюйма), диаметр - 0,8 мм (0,032 дюйма). Ножевидный, ширина лезвия - 4,6 мм (0,18 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT, размер 0,7 мм (0,03 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT размер 0,5 мм (0,02 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 0,7 мм (0,03 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 10,0 мм (0,39 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 18,0 мм (0,74 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 28,0 мм (1,09 дюйма).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
133

 Термовоздушная паяльная станция

 Функция автоматической коррекции температуры, 1 канал, антистатическое исполнение, автоматическая коррекция температуры, термоинструмента со встроенным вакуумным захватом. Диапазон температур: 149-482 ºC. Стабильность температуры холостого хода ±9 ºC. Производительность компрессора 5-22 л/мин. Глубина вакуума 20 in Hg (508 мм.рт.ст). Питание электрической сети: 230В, 50Гц



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
134

 Комплект насадок для термовоздушной паяльной станции

 Материал: нержавеющая сталь. Форма: круглая + квадратная. Диаметр: Круглый 3/4/5/6/7/8/10/12 мм + 10 мм квадрат + 12 мм квадрат.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
135

 Антистатический держатель для плат

 Максимальный размер печатной платы мм: 160х235. Поворот на 360° (с шагом в 15°). Крепление компонентов с мягким покрытием. Антистатическая защита



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
136

 Пожаробезопасная монтажная поверхность

 Размер не менее 200х300мм. Толщина не менее 3мм. Максимальная температура не менее 5000С.  Наличие секций для хранения. Материал силикон/силикогель. Антистатическое исполнение.



 шт

 1

 2


137

 Оловоотсос

 для удаления припоя, вакуумный насос с наконечником для втягивания расплавленного припоя с обрабатываемой поверхности.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Радиомонтажный инструмент












138

 Набор пинцетов SMD

 Прямой пинцет длиной 100 - 120 мм с заостренными концами. Реверсивный изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Плоский пинцет длиной 100 - 120 мм. Плоский пинцет длиной 100 - 120 мм с изогнутыми концами шириной 2 мм. Материал: нержавеющая сталь, немагнитные, поверхность матовая, прецизионное исполнение, применение: SMD. Антистатическая защита.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
139

 Бокорезы для электроники

 Материал: легированная сталь, прецизионная индукционная закалка режущих кромок до 63-65 HRC, винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, режущая способность: медная проволока диаметром - 0.3-1.6mm. Антистатическая защита. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
140

 Круглогубцы для электроники

 Антистатическая защита. Работа с проволкой, диаметром от 0,3мм. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
141

 Плоскогубцы захватные для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Перекрестная насечка рабочих поверхностей. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
142

 Тонкогубцы для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Гладкая рабочая поверхность. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
143

 Нож-скальпель с перовым лезвием

 Скальпель остроконечный
Материал: высококачественная нержавеющая сталь



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
144

 Ножницы остроконечные прямые

 Профессиональное назначение. Характеристики на усмотрение организатора



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
145

 Набор отверток

 для выполнения высокоточных механических работ, включает в себя:
отвертки шлицевые – 6 штук разных размеров (1.0мм; 1.4мм; 2.0мм; 2.4мм; 3.0мм; 3.5мм); отвертки крестообразные – 4 штуки (#0-2; #0; #1-2; #1-1); отвертки под внутренний шестигранник - 3 штуки (1.5; 2.0; 2.5); отвертки под внешний шестигранник - 3 штуки (3.0; 4.0; 5.0).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
146

 Набор алмазных надфилей 5шт

 Предназначены для чистового опиливания и доводки поверхностей при обработке закаленной стали, керамики, стекла, графита и т.д.
Диаметр держателя – 5 мм. Длина 180 мм.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
147

 Штангенциркуль 0-200мм

 Штангенциркуль 0-200мм с точностью измерений 0.05 мм для определения внутренних и внешних размеров. Стопорный винт рамки.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
148

 Линейка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3
149

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 2

 12

  2.1, 1.1, 1.2, 1.3
150

 Карандаш

 Характеристики на усмотрение организаторов



 шт

 2

 12

  2.1, 1.1, 1.2, 1.3
151

 Точилка

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
152

 Лупа часовая 6х

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
153

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 3

  2.1, 1.1, 1.2, 1.3
154

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3
155

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 0,3

 2

  2.1, 1.1, 1.2, 1.3
156

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 0,3

 2

  2.1, 1.1, 1.2, 1.3
157

 Лазерный принтер (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
158

 Дополнительный картридж к (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
159

 Высокоскоростное подключение к интернет

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3

Расходные материалы
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
160

 Припой без содержания свинца 0,5mm² с наполнением флюсом

 Solder wire lead-free 0,5mm² Припой



 шт

 1

 2

  2.1, 1.2, 1.3
161

 Припой без содержания свинца 1mm² с наполнением флюсом

 Solder wire lead-free 1mm² Припой



 шт

 1

 2

  2.1, 1.2, 1.3
162

 Оплетка для выпайки

 Desoldering wire 2mm x 1,5m Оплетка для выпайки



 шт

 1

 2

  2.1, 1.2, 1.3
163

 Флюс в карандаше

 Флюс-карандаш безотмывочный нейтральный, 10мл



 шт

 1

 2

  2.1, 1.2, 1.3
164

 Малярная лента

 На усмотрение организаторов



 шт

 1

 2

  2.1, 1.2, 1.3
165

 Ветошь

 На усмотрение организаторов



 шт

 1

 2

  2.1, 1.2, 1.3
166

 Пластиковая коробка с крышкой ESD

 Пластиковая коробка с крышкой ESD, 200х300 мм/мм



 шт

 4

 8

  2.1, 1.2, 1.3
167

 Аэрозоль спирт изопропанол

 аэрозоль, 400 мл, спирт изопропанол. Баллон должен быть снабжён удлинительной трубкой для распыления в труднодоступных местах. Состав: изопропиловый спирт абсолютированный, углеводородный пропеллент. Степень очистки: 99,9%. Содержание воды: <0,1%



 шт

 1

 2

  2.1, 1.2, 1.3
168

 Пакет упаковочный антистатический

 Упаковочные пакеты полиэтиленовые прозрачно-розовые толщиной 80 мкм для использования внутри ESD-защищенных зон. Не генерируют и не накапливают заряд, однако и не защищают от него. При необходимости пакеты закрываются перегибом (на скотч) или запаиваются.
Пакет размера 150x250мм



 шт

 4

 8

  2.1, 1.2, 1.3
169

 Фильтрующее средство индивидуальной защиты органов дыхания

 степень защиты FFP2, 12 ПДК, соответствие ГОСТ 12.4.246–2016 (EN 143:2000)



 шт

 3

 6

  2.1, 1.2, 1.3
170

 Перчатки для работы с растворителями

 Обеспечение защиты не менее 1 часа, материал: винил/нитрил.



 шт

 3

 6

  2.1, 1.2, 1.3

КОМНАТА ГЛАВНОГО ЭКСПЕРТА

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Компьютерная техника











  2.1
171

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
172

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
173

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
174

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
175

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 3

  2.1, 1.1, 1.2, 1.3
176

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
177

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
178

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












179

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
180

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
181

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
182

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
183

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
184

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
185

 IDE для создания и компиляции проектов формата с/с++ для микроконтроллеров STM32

 Автоматическая генерация стартового кода. Текстовый редактор с подсветкой синтаксиса языка С и всплывающими подсказками. Компиляция проекта для микроконтроллеров STM32. Поддержка внутрисхемного отладчика ST-Link Симуляция и внутрисхемная эмуляция.



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
186

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
187

 Стул

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3
188

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
189

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
190

 Лазерный принтер (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
191

 Дополнительный картридж к (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
192

 Высокоскоростное подключение к интернет

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
193

 Память USB 64 Гб

 Характеристики на усмотрение организаторов



 шт

 3

 3

  2.1, 1.1, 1.2, 1.3
194

 Бумага 500 листов А4 (на всех)

 Характеристики на усмотрение организаторов



 шт

 0,3

 5

  2.1, 1.1, 1.2, 1.3

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ/КОММЕНТАРИИ К ЗАСТРОЙКЕ ПЛОЩАДКИ

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ


№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
195

 Электричество на 1 участника/эксперта

 220-230В 16А



 шт

 1

 13

  2.1, 1.1, 1.2, 1.3

СКЛАД

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ


№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
196

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3
197

 Стул

 Характеристики на усмотрение организаторов



 шт

 4

 4

  2.1, 1.1, 1.2, 1.3
198

 Стеллаж ESD (2000*1000*500)

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3

КОД 1.2

НА 1-ГО УЧАСТНИКА (ПЛОЩАДКА)

 НА 7  РАБОЧИХ МЕСТ (14 УЧАСТНИКОВ)



Оборудование, инструменты и мебель
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Рабочее место












1

 Стол антистатический

 Высота 1600 мм. Глубина столешницы:   800 мм. Полка  2 шт. Светильник под нижней полкой. Рама для крепления верхнего светильника со светильником верхнего освещения. Блок электрических розеток не менее 12шт. Тумба на три ящика.Подставка для ног.  Типовое сопротивление к земле: RG = 100 - 110 Ом. Устройство защитного отключения.



 шт

 1

 7

  2.1, 1.2, 1.3
2

 Стул антистатический полиуретановый

 Основание с проводящими колесами. Пневматический подъемник с регулировкой. Типовое сопротивление к земле: RG = 100 - 110 Ом



 шт

 1

 7

  2.1, 1.2, 1.3
3

 Лупа со светодиодной подсветкой настольная

 Лупа с лампой для равномерного освещения рабочего места, лампа оснащена стеклянной увеличительной линзой. Штатив лампы должен обеспечивать возможность поворота в любом направлении. Напряжение: 240 B. Частота: 50-60 Гц. Диаметр линзы не менее 5’’. Увеличение: 8Х. Освещенность не менее 1000 Люкс. Струбцинное крепление к столу.



 шт

 1

 7

  2.1, 1.2, 1.3
4

 Коврик антистатический

 Типовое сопротивление к земле: RG = 100 - 110 Ом. Размер: 610 x 900мм. Cтойкость к нагреву и припою. Oбъемная проводимость. Tолщина не менее 2 мм. 2 кнопки 10 мм, скругленные углы.



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
5

 Коробка антистатическая заземления

 3 КНОПКИ ПО 10ММ



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
6

 Браслет заземления антистатический

 Браслет регулируемый, растягивающийся, с изолирующей поверхность, сопротивление к земле 1МОм, кнопка 10мм



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
7

 Витой провод заземления антистатический

 Характеристики на усмотрение организаторов, кнопка 10мм



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
8

 Халат антистатический

 Unisex , длина 3/4. Соответствует стандарту IEC 61340-5-1. Типовое поверхностное сопротивление RS= 10e5 - 10e7 Ом (рукав-рукав). Материал: полиэстер, хлопок не менее30 %, проводящие углеродные волокна не менее 4%. Сетка из проводящих волокон шагом не менее 4 мм. Плотность материала: 156 г/м2. Время стекания заряда IEC 61340-2-1 0,5 – 0,9 сек.



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
9

 Очки защитные

 Возможность ношения с корригирующими очками!!! Оптический класс: 1. Бесцветные. Вес: не более 60 гр. Материал: поликарбонат, панорамное защитное стекло для защиты глаз спереди, сверху и с боков от механических воздействий, абразива, УФ-излучения. Защитное стекло устойчиво к химическим веществам, растворам кислот и щелочей, растворителям.



 шт

 1

 7

  2.1, 1.2, 1.3
10

 Урна

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
11

 Щетка с совком

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3


 Измерительное оборудование












12

 Программируемый 2-канальный источник питания

 Максимальная выходная мощность ИП не менее 50 Вт, выходное напряжение двух независимых каналов 0 – 30 В, ток 0 – 3 А.
Разрешение установки не менее 10мВ/10мА, погрешность установки не более 0,2%. Защита от короткого замыкания. Нестабильность по нагрузке не более 0,06%. Пульсации и шум в диапазоне 20Гц - 5МГц не более 5мВ пик-пик и не более 5мА. (или аналог OWON ODP3032).



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
13

 Универсальный генератор сигналов

 2 канала. Диапазон: 1 мкГц...100 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С). (или аналог Rigol DG4102).



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
14

 Цифровой осциллограф реального времени смешанных сигналов

 Диагональ экрана не менее 7 дюймов. Встроенный логическим анализатором на 16 каналов.
Полоса пропускания не менее 50МГц.4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек при задействовании 4-х каналов одновременно. Глубина записи от 10 миллионов точек Чувствительность цифрового осциллографа - 1 мВ / дел
низкий уровень шума,
возможность автоматической настройки осциллографа на сигнал, функция статистических измерений
возможность записи осциллограмм в режиме реального времени на USB накопитель,
воспроизведение записанных осциллограмм. Поддержка устройств USB и возможность прямой печати изображений,
стандартные разъемы и интерфейсы: USB HOST, USB DEVICE.
Вспомогательные выводы (trigger output, pass/fail). Число аналоговых каналов 4 + внешний запуск.
Число цифровых каналов 16.
Полоса пропускания не менее 50 Мгц
Дискретизация (аналог) Мвыб/сек 250 (3,4 канала).
Дискретизация (цифр) Мвыб/сек 250 (9-16 каналов), 1000 (1-8 каналов).
Глубина памяти:
Аналоговые кналы 12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала)
Цифровые каналы 12 М (1-8 каналов), 6М (9-16 каналов).
Скорость захвата не менее 30 000 осциллограмм в секунду.
Время нарастания (сек) 5.8
Коэффициент развертки 5 нс/дел – 50 с/дел.
Чувствительность 1мВ/дел – 10В/дел
Запуск по фронту, по максимуму, по минимуму, видео.
Режимы работы AC, DC, GND
Интерфейс USB Device, USB Host. (или аналог RIGOL MSO1074Z)



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
15

 Мультиметр цифровой 5 в 1

 Соответствие IEC1010-1 CATII 1000V / CATIII 600V. Автоматический и ручной выбор пределов измерений. Функция DATA HOLD.Проверка полупроводниковых диодов и прозвонка электрических цепей.
Питание от 3 х ААА батареек.
Постоянное напряжение U= 400 мВ / 4 В / 40 В / 400 В / 1000 В (±0.7%)
Переменное напряжение U~ 400мВ /4 В / 40 В / 400 В (±0.8%) / 700 В (±1.0%)
Постоянный ток I= 400мкА / 4000мкА / 40 мА / 400мА (±1.2%) / 10 А (±2.0%)
Переменный ток I ~ 400мкА / 4000мкА / 40 мА / 400мА (±1.5%) / 10 А (±3.0%)
Сопротивление R 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм (±1.2%)
Емкость C 50 нФ / 500 нФ / 5 мкФ / 50 мкФ /200мкФ (±3.0%)
Температура - 20 °C - +1000 °C(±3.0%) 0°F - 1800°F (±3.0%) (или аналог MS8229)



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Компьютерная техника












16

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 2

 16

  2.1, 1.1, 1.2, 1.3
17

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
18

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
19

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
20

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 22

  2.1, 1.1, 1.2, 1.3
21

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.1, 1.2, 1.3
22

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
23

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












24

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
25

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
26

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
27

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
28

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
29

 Пакет для моделирования электронных схем на основе SPICE моделей

 Полная совместимость с NI Multisim актуальной версии



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
30

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Радиомонтажное оборудование












31

 Дымоуловитель с угольным фильтром

 Удаления дыма, вредных паров припоя и флюса, образующихся при пайке, из воздуха рабочей зоны. Фильтр на основе пенополиуретана, пропитанного активированным углем с высокой поглощающей способностью.
Напряжение питания 230 В, 50/60 Гц, Номинальная производительность 1,7 м³/мин. Габариты: 200 × 208 × 130 мм.



 шт

 1

 8

  2.1, 1.2, 1.3
32

 Трехканальная паяльная станция с паяльником, вакуумным паяльником и термопинцетом

 Электропитание: 220В, 50Гц. Диапазон температур: 37 - 482°C. Стабильность температуры: ±1,1°C. Глубина вакуума: 20in Hg max (508 мм рт.ст.). Время достижения макс. вакуума: 150мсек. Давление воздуха компрессора: 18 psi max.Сопротивление заземления наконечника не более 2 Ом. Поддерживаемый инструмент: универсальный паяльник, термопинцет, вакуумный паяльник. Антистатическое исполнение. Автоматическая компенсация теплопотерь наконечника. Вакуумный паяльник, паяльник, термопинцет и подставки к ним в комплекте.



 шт

 1

 8

  2.1, 1.2, 1.3
33

 Наконечники для паяльной станции

 Материал наконечников: медь. Наличие термостойкого безсвинцового покрытия. Миниволна,  диаметр - 3,05 мм (0,12 дюйма). Миниволна, диаметр - 2,4 мм (0,945 дюйма). Конический, длина - 16,7 мм (0,66 дюйма), диаметр - 0,8 мм (0,032 дюйма). Ножевидный, ширина лезвия - 4,6 мм (0,18 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT, размер 0,7 мм (0,03 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT размер 0,5 мм (0,02 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 0,7 мм (0,03 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 10,0 мм (0,39 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 18,0 мм (0,74 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 28,0 мм (1,09 дюйма).



 шт

 1

 8

  2.1, 1.2, 1.3
34

 Термовоздушная паяльная станция

 Функция автоматической коррекции температуры, 1 канал, антистатическое исполнение, автоматическая коррекция температуры, термоинструмента со встроенным вакуумным захватом. Диапазон температур: 149-482 ºC. Стабильность температуры холостого хода ±9 ºC. Производительность компрессора 5-22 л/мин. Глубина вакуума 20 in Hg (508 мм.рт.ст). Питание электрической сети: 230В, 50Гц



 шт

 1

 8

  2.1, 1.2, 1.3
35

 Комплект насадок для термовоздушной паяльной станции

 Материал: нержавеющая сталь. Форма: круглая + квадратная. Диаметр: Круглый 3/4/5/6/7/8/10/12 мм + 10 мм квадрат + 12 мм квадрат.



 шт

 1

 8

  2.1, 1.2, 1.3
36

 Антистатический держатель для плат

 Максимальный размер печатной платы мм: 160х235. Поворот на 360° (с шагом в 15°). Крепление компонентов с мягким покрытием. Антистатическая защита



 шт

 1

 8

  2.1, 1.2, 1.3
37

 Пожаробезопасная монтажная поверхность

 Размер не менее 200х300мм. Толщина не менее 3мм. Максимальная температура не менее 5000С.  Наличие секций для хранения. Материал силикон/силикогель. Антистатическое исполнение.



 шт

 1

 8

  2.1, 1.2, 1.3
38

 Оловоотсос

 для удаления припоя, вакуумный насос с наконечником для втягивания расплавленного припоя с обрабатываемой поверхности.



 шт

 1

 8

  2.1, 1.2, 1.3


 Радиомонтажный инструмент












39

 Набор пинцетов SMD

 Прямой пинцет длиной 100 - 120 мм с заостренными концами. Реверсивный изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Плоский пинцет длиной 100 - 120 мм. Плоский пинцет длиной 100 - 120 мм с изогнутыми концами шириной 2 мм. Материал: нержавеющая сталь, немагнитные, поверхность матовая, прецизионное исполнение, применение: SMD. Антистатическая защита.



 шт

 1

 8

  2.1, 1.2, 1.3
40

 Бокорезы для электроники

 Материал: легированная сталь, прецизионная индукционная закалка режущих кромок до 63-65 HRC, винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, режущая способность: медная проволока диаметром - 0.3-1.6mm. Антистатическая защита. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
41

 Круглогубцы для электроники

 Антистатическая защита. Работа с проволкой, диаметром от 0,3мм. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
42

 Плоскогубцы захватные для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Перекрестная насечка рабочих поверхностей. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
43

 Тонкогубцы для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Гладкая рабочая поверхность. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
44

 Нож-скальпель с перовым лезвием

 Скальпель остроконечный . Материал: высококачественная нержавеющая сталь



 шт

 1

 8

  2.1, 1.2, 1.3
45

 Ножницы остроконечные прямые

 Профессиональное назначение. Характеристики на усмотрение организатора



 шт

 1

 8

  2.1, 1.2, 1.3
46

 Набор отверток

 для выполнения высокоточных механических работ, включает в себя:
отвертки шлицевые – 6 штук разных размеров (1.0мм; 1.4мм; 2.0мм; 2.4мм; 3.0мм; 3.5мм); отвертки крестообразные – 4 штуки (#0-2; #0; #1-2; #1-1); отвертки под внутренний шестигранник - 3 штуки (1.5; 2.0; 2.5); отвертки под внешний шестигранник - 3 штуки (3.0; 4.0; 5.0).



 шт

 1

 8

  2.1, 1.2, 1.3
47

 Набор алмазных надфилей 5шт

 Предназначены для чистового опиливания и доводки поверхностей при обработке закаленной стали, керамики, стекла, графита и т.д.
Диаметр держателя – 5 мм. Длина 180 мм.



 шт

 1

 8

  2.1, 1.2, 1.3
48

 Штангенциркуль 0-200мм

 Штангенциркуль 0-200мм с точностью измерений 0.05 мм для определения внутренних и внешних размеров. Стопорный винт рамки.



 шт

 1

 8

  2.1, 1.2, 1.3
49

 Линейка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.2, 1.3
50

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.2, 1.3
51

 Карандаш

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.2, 1.3
52

 Точилка

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.2, 1.3
53

 Лупа часовая 6х

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.2, 1.3

Расходные материалы
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
54

 Припой без содержания свинца 0,5mm² с наполнением флюсом

 Solder wire lead-free 0,5mm² Припой



 шт

 1

 16

  2.1, 1.2, 1.3
55

 Припой без содержания свинца 1mm² с наполнением флюсом

 Solder wire lead-free 1mm² Припой



 шт

 1

 16

  2.1, 1.2, 1.3
56

 Оплетка для выпайки

 Desoldering wire 2mm x 1,5m Оплетка для выпайки



 шт

 1

 16

  2.1, 1.2, 1.3
57

 Флюс в карандаше

 Флюс-карандаш безотмывочный нейтральный, 10мл



 шт

 1

 16

  2.1, 1.2, 1.3
58

 Малярная лента

 На усмотрение организаторов



 шт

 1

 16

  2.1, 1.2, 1.3
59

 Ветошь

 На усмотрение организаторов



 шт

 1

 16

  2.1, 1.2, 1.3
60

 Пластиковая коробка с крышкой ESD

 Пластиковая коробка с крышкой ESD, 200х300 мм/мм



 шт

 4

 58

  2.1, 1.2, 1.3
61

 Аэрозоль спирт изопропанол

 аэрозоль, 400 мл, спирт изопропанол. Баллон должен быть снабжён удлинительной трубкой для распыления в труднодоступных местах. Состав: изопропиловый спирт абсолютированный, углеводородный пропеллент. Степень очистки: 99,9%. Содержание воды: <0,1%



 шт

 1

 16

  2.1, 1.2, 1.3
62

 Пакет упаковочный антистатический

 Упаковочные пакеты полиэтиленовые прозрачно-розовые толщиной 80 мкм для использования внутри ESD-защищенных зон. Не генерируют и не накапливают заряд, однако и не защищают от него. При необходимости пакеты закрываются перегибом (на скотч) или запаиваются.
Пакет размера 150x250мм



 шт

 4

 58

  2.1, 1.2, 1.3
63

 Фильтрующее средство индивидуальной защиты органов дыхания

 степень защиты FFP2, 12 ПДК, соответствие ГОСТ 12.4.246–2016 (EN 143:2000)



 шт

 3

 44

  2.1, 1.2, 1.3
64

 Перчатки для работы с растворителями

 Обеспечение защиты не менее 1 часа, материал: винил/нитрил.



 шт

 3

 44

  2.1, 1.2, 1.3


 запасные расходные материалы












65

 набор резисторов

 ЧИП 0805 5%, 10 Ом-91 Ом по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
66

 набор резисторов

 ЧИП 0805 5%, 100 Ом-910 Ом по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
67

 набор резисторов

 ЧИП 0805 5%, 1 кОм-9.1 кОм по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
68

 набор резисторов

 ЧИП 0805 5%, 10 кОм-91 кОм по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
69

 набор резисторов

 ЧИП 0805 5%, 100 кОм-910 кОм по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
70

 набор резисторов

 EK-R24/3, Набор выводных резисторов CF-25, 5%, 100 Ом-910 Ом, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
71

 набор резисторов

 EK-R24/4, Набор выводных резисторов CF-25, 5%, 1 кОм-9,1 кОм, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
72

 набор резисторов

 EK-R24/5, Набор выводных резисторов CF-25, 5%, 10 кОм-91 кОм, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
73

 набор резисторов

 EK-R24/6, Набор выводных резисторов CF-25, 5%, 100 кОм-910 кОм, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
74

 набор конденсаторов

 ЧИП КОНД 0805 10пФ-8200пФ по 20шт.Е12, Набор ЧИП конденсаторов (smd) 720 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
75

 набор конденсаторов

 ЧИП КОНД 0805 0.01мкФ-1мкФ по 20шт.Е12, Набор ЧИП конденсаторов (smd) 400 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3


 Модуль А












76

 Изготовление печатной платы

 Тип материала базы: FR4; толщина платы 1,5мм; толщина фольги 18мкм; кол-во слоев фольги 2; покрытие контактных площадок ПОС-63; металлизация переходных отверстий; маска зеленого цвета с двух сторон; без нанесения маркировки (шелкографии); механическая обработка фрезерованием.



 шт

 1

 16


77

 BL-L515RGBC-CA

 Светодиод (RGB) 20° d=5мм 2000/5000/2000мКд, общий анод



 шт

 8

 114


78

 Резистор SMD 100 кОм

 0.125Вт 0805 100 кОм, 1%, Чип резистор (SMD)



 шт

 20

 282


79

 Резистор SMD 10 кОм

 0.125Вт 0805 10 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


80

 Резистор SMD 1 MОм

 0.125Вт 0805 1 MОм, 1%, Чип резистор (SMD)



 шт

 1

 16


81

 Резистор SMD 1 кОм

 0.125Вт 0805 1 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142


82

 Резистор SMD 200 кОм

 0.125Вт 0805 200 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142


83

 Резистор SMD 36 кОм

 0.125Вт 0805 36 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


84

 Резистор SMD 510 кОм

 0.125Вт 0805 510 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


85

 Резистор SMD 180 Ом

 0.125Вт 0805 180 Ом, 1%, Чип резистор (SMD)



 шт

 25

 352


86

 Резистор подстроечный 50кОм

 CA6V, 50 кОм, Резистор



 шт

 2

 30


87

 Конденсатор SMD 0,01 мкФ

 Кер.ЧИП конд. 0.01 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 1

 16


88

 Конденсатор SMD 0,1 мкФ

 Кер.ЧИП конд. 0.1 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 16

 226


89

 Конденсатор SMD 10 мкФ

 Кер.ЧИП конд. 10 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


90

 Конденсатор SMD 22 мкФ

 Кер.ЧИП конд. 22 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


91

 Конденсатор SMD 4,7 мкФ

 Кер.ЧИП конд. 4,7 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


92

 Разъём стандарта USB Micro AB

 1981584-1



 шт

 1

 16


93

 74HC08D

 Логическая ИС, логическая функция 2И [SO-14]



 шт

 1

 16


94

 74LVC1G00DBV

 Одиночный элемент 2И-НЕ [SOT-23-5]



 шт

 2

 30


95

 LM358ADR [SO-8]

 LM358ADR, Двухканальный операционный усилитель с однополярным питанием, 3В…32В, [SO-8]



 шт

 7

 100


96

 NE555DR [SO-8]

 NE555DR, Прецизионный таймер [SO-8]



 шт

 4

 58


97

 NTC 10 кОм

 JJCR103J405HB53PU505, NTC 10 кОм, +5%, 5мм



 шт

 2

 30


98

 1N4148

 1N4148W, Диод 150мА 100В [SOD-123]



 шт

 3

 44


99

 IRF8313PBF

 IRF8313PBF, Транзистор, 2N-канала 30В 9.7А [SO-8]



 шт

 1

 16


100

 IRLML0030

 IRLML0030TRPBF, Транзистор, N-канал 30В 5.3А, [SOT-23]



 шт

 3

 44



НА 1-ГО ЭКСПЕРТА (ПЛОЩАДКА)

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, инструменты и мебель
№ п/п

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
101

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3

ОБЩАЯ ИНФРАСТРУКТУРА ПЛОЩАДКИ

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
102

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
103

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 4

  2.1, 1.1, 1.2, 1.3
104

 Огнетушитель углекислотный ОУ-1

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
105

 Набор первой медицинской помощи

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
106

 ЖК панель

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
107

 Акустическая система

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
108

 Стойка для акустического монитора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
109

 Микрофон

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
110

 Флипчарт + маркеры

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
111

 Кулер 19 л (холодная/горячая вода) + стаканы

 Характеристики на усмотрение организаторов

 для смачивания губок для очистки наконечников паяльной станции

 шт

 1

 1

  2.1, 1.1, 1.2, 1.3

КОМНАТА УЧАСТНИКОВ

 НА ВСЕХ УЧАСТНИКОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
112

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 4

  2.1, 1.1, 1.2, 1.3
113

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
114

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 0,1

 1

  2.1, 1.1, 1.2, 1.3
115

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3

КОМНАТА ЭКСПЕРТОВ

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики инструмента

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Рабочее место












116

 Стол антистатический

 Высота 1600 мм. Глубина столешницы:   800 мм. Полка  2 шт. Светильник под нижней полкой. Рама для крепления верхнего светильника со светильником верхнего освещения. Блок электрических розеток не менее 12шт. Тумба на три ящика.Подставка для ног.  Типовое сопротивление к земле: RG = 100 - 110 Ом. Устройство защитного отключения.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
117

 Стул антистатический полиуретановый

 Основание с проводящими колесами. Пневматический подъемник с регулировкой. Типовое сопротивление к земле: RG = 100 - 110 Ом



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
118

 Лупа со светодиодной подсветкой настольная

 Лупа с лампой для равномерного освещения рабочего места, лампа оснащена стеклянной увеличительной линзой. Штатив лампы должен обеспечивать возможность поворота в любом направлении. Напряжение: 240 B. Частота: 50-60 Гц. Диаметр линзы не менее 5’’. Увеличение: 8Х. Освещенность не менее 1000 Люкс. Струбцинное крепление к столу.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
119

 Коврик антистатический

 Типовое сопротивление к земле: RG = 100 - 110 Ом. Размер: 610 x 900мм. Cтойкость к нагреву и припою. Oбъемная проводимость. Tолщина не менее 2 мм. 2 кнопки 10 мм, скругленные углы.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
120

 Коробка антистатическая заземления

 3 КНОПКИ ПО 10ММ



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
121

 Браслет заземления антистатический

 Браслет регулируемый, растягивающийся, с изолирующей поверхность, сопротивление к земле 1МОм, кнопка 10мм



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
122

 Витой провод заземления антистатический

 Характеристики на усмотрение организаторов, кнопка 10мм



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
123

 Халат антистатический

 Unisex , длина 3/4. Соответствует стандарту IEC 61340-5-1. Типовое поверхностное сопротивление RS= 10e5 - 10e7 Ом (рукав-рукав). Материал: полиэстер, хлопок не менее30 %, проводящие углеродные волокна не менее 4%. Сетка из проводящих волокон шагом не менее 4 мм. Плотность материала: 156 г/м2. Время стекания заряда IEC 61340-2-1 0,5 – 0,9 сек.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
124

 Очки защитные

 Возможность ношения с корригирующими очками!!! Оптический класс: 1. Бесцветные. Вес: не более 60 гр. Материал: поликарбонат, панорамное защитное стекло для защиты глаз спереди, сверху и с боков от механических воздействий, абразива, УФ-излучения. Защитное стекло устойчиво к химическим веществам, растворам кислот и щелочей, растворителям.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
125

 Урна

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
126

 Щетка с совком

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Измерительное оборудование












127

 Программируемый 2-канальный источник питания

 Максимальная выходная мощность ИП не менее 50 Вт, выходное напряжение двух независимых каналов 0 – 30 В, ток 0 – 3 А.
Разрешение установки не менее 10мВ/10мА, погрешность установки не более 0,2%. Защита от короткого замыкания. Нестабильность по нагрузке не более 0,06%. Пульсации и шум в диапазоне 20Гц - 5МГц не более 5мВ пик-пик и не более 5мА. (или аналог OWON ODP3032).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
128

 Универсальный генератор сигналов

 2 канала. Диапазон: 1 мкГц...100 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С).(или аналог Rigol DG4102).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
129

 Цифровой осциллограф реального времени смешанных сигналов

  Диагональ экрана не менее 7 дюймов. Встроенный логическим анализатором на 16 каналов.
Полоса пропускания не менее 50МГц.4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек при задействовании 4-х каналов одновременно. Глубина записи от 10 миллионов точек Чувствительность цифрового осциллографа - 1 мВ / дел
низкий уровень шума,
возможность автоматической настройки осциллографа на сигнал, функция статистических измерений
возможность записи осциллограмм в режиме реального времени на USB накопитель,
воспроизведение записанных осциллограмм. Поддержка устройств USB и возможность прямой печати изображений,
стандартные разъемы и интерфейсы: USB HOST, USB DEVICE.
Вспомогательные выводы (trigger output, pass/fail). Число аналоговых каналов 4 + внешний запуск.
Число цифровых каналов 16.
Полоса пропускания не менее 50 Мгц
Дискретизация (аналог) Мвыб/сек 250 (3,4 канала).
Дискретизация (цифр) Мвыб/сек 250 (9-16 каналов), 1000 (1-8 каналов).
Глубина памяти:
Аналоговые кналы 12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала)
Цифровые каналы 12 М (1-8 каналов), 6М (9-16 каналов).
Скорость захвата не менее 30 000 осциллограмм в секунду.
Время нарастания (сек) 5.8
Коэффициент развертки 5 нс/дел – 50 с/дел.
Чувствительность 1мВ/дел – 10В/дел
Запуск по фронту, по максимуму, по минимуму, видео.
Режимы работы AC, DC, GND
Интерфейс USB Device, USB Host. (или аналог RIGOL MSO1074Z)



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
130

 Мультиметр цифровой 5 в 1

 Соответствие IEC1010-1 CATII 1000V / CATIII 600V. Автоматический и ручной выбор пределов измерений. Функция DATA HOLD.Проверка полупроводниковых диодов и прозвонка электрических цепей.
Питание от 3 х ААА батареек.
Постоянное напряжение U= 400 мВ / 4 В / 40 В / 400 В / 1000 В (±0.7%)
Переменное напряжение U~ 400мВ /4 В / 40 В / 400 В (±0.8%) / 700 В (±1.0%)
Постоянный ток I= 400мкА / 4000мкА / 40 мА / 400мА (±1.2%) / 10 А (±2.0%)
Переменный ток I ~ 400мкА / 4000мкА / 40 мА / 400мА (±1.5%) / 10 А (±3.0%)
Сопротивление R 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм (±1.2%)
Емкость C 50 нФ / 500 нФ / 5 мкФ / 50 мкФ /200мкФ (±3.0%)
Температура - 20 °C - +1000 °C(±3.0%) 0°F - 1800°F (±3.0%) (или аналог MS8229)



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
131

 Компьютерная техника












132

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 2

 4

  2.1, 1.1, 1.2, 1.3
133

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
134

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
135

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
136

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3
137

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 2

 4

  2.1, 1.1, 1.2, 1.3
138

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
139

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












140

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
141

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
142

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
143

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
144

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
145

 Пакет для моделирования электронных схем на основе SPICE моделей

 Полная совместимость с NI Multisim актуальной версии



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
146

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Радиомонтажное оборудование












147

 Дымоуловитель с угольным фильтром

 Удаления дыма, вредных паров припоя и флюса, образующихся при пайке, из воздуха рабочей зоны. Фильтр на основе пенополиуретана, пропитанного активированным углем с высокой поглощающей способностью.
Напряжение питания 230 В, 50/60 Гц, Номинальная производительность 1,7 м³/мин. Габариты: 200 × 208 × 130 мм.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
148

 Трехканальная паяльная станция с паяльником, вакуумным паяльником и термопинцетом

 Электропитание: 220В, 50Гц. Диапазон температур: 37 - 482°C. Стабильность температуры: ±1,1°C. Глубина вакуума: 20in Hg max (508 мм рт.ст.). Время достижения макс. вакуума: 150мсек. Давление воздуха компрессора: 18 psi max.Сопротивление заземления наконечника не более 2 Ом. Поддерживаемый инструмент: универсальный паяльник, термопинцет, вакуумный паяльник. Антистатическое исполнение. Автоматическая компенсация теплопотерь наконечника. Вакуумный паяльник, паяльник, термопинцет и подставки к ним в комплекте.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
149

 Наконечники для паяльной станции

 Материал наконечников: медь. Наличие термостойкого безсвинцового покрытия. Миниволна,  диаметр - 3,05 мм (0,12 дюйма). Миниволна, диаметр - 2,4 мм (0,945 дюйма). Конический, длина - 16,7 мм (0,66 дюйма), диаметр - 0,8 мм (0,032 дюйма). Ножевидный, ширина лезвия - 4,6 мм (0,18 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT, размер 0,7 мм (0,03 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT размер 0,5 мм (0,02 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 0,7 мм (0,03 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 10,0 мм (0,39 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 18,0 мм (0,74 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 28,0 мм (1,09 дюйма).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
150

 Термовоздушная паяльная станция

 Функция автоматической коррекции температуры, 1 канал, антистатическое исполнение, автоматическая коррекция температуры, термоинструмента со встроенным вакуумным захватом. Диапазон температур: 149-482 ºC. Стабильность температуры холостого хода ±9 ºC. Производительность компрессора 5-22 л/мин. Глубина вакуума 20 in Hg (508 мм.рт.ст). Питание электрической сети: 230В, 50Гц



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
151

 Комплект насадок для термовоздушной паяльной станции

 Материал: нержавеющая сталь. Форма: круглая + квадратная. Диаметр: Круглый 3/4/5/6/7/8/10/12 мм + 10 мм квадрат + 12 мм квадрат.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
152

 Антистатический держатель для плат

 Максимальный размер печатной платы мм: 160х235. Поворот на 360° (с шагом в 15°). Крепление компонентов с мягким покрытием. Антистатическая защита



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
153

 Пожаробезопасная монтажная поверхность

 Размер не менее 200х300мм. Толщина не менее 3мм. Максимальная температура не менее 5000С.  Наличие секций для хранения. Материал силикон/силикогель. Антистатическое исполнение.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
154

 Оловоотсос

 для удаления припоя, вакуумный насос с наконечником для втягивания расплавленного припоя с обрабатываемой поверхности.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Радиомонтажный инструмент












155

 Набор пинцетов SMD

 Прямой пинцет длиной 100 - 120 мм с заостренными концами. Реверсивный изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Плоский пинцет длиной 100 - 120 мм. Плоский пинцет длиной 100 - 120 мм с изогнутыми концами шириной 2 мм. Материал: нержавеющая сталь, немагнитные, поверхность матовая, прецизионное исполнение, применение: SMD. Антистатическая защита.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
156

 Бокорезы для электроники

 Материал: легированная сталь, прецизионная индукционная закалка режущих кромок до 63-65 HRC, винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, режущая способность: медная проволока диаметром - 0.3-1.6mm. Антистатическая защита. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
157

 Круглогубцы для электроники

 Антистатическая защита. Работа с проволкой, диаметром от 0,3мм. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
158

 Плоскогубцы захватные для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Перекрестная насечка рабочих поверхностей. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
159

 Тонкогубцы для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Гладкая рабочая поверхность. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
160

 Нож-скальпель с перовым лезвием

 Скальпель остроконечный
Материал: высококачественная нержавеющая сталь



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
161

 Ножницы остроконечные прямые

 Профессиональное назначение. Характеристики на усмотрение организатора



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
162

 Набор отверток

 для выполнения высокоточных механических работ, включает в себя:
отвертки шлицевые – 6 штук разных размеров (1.0мм; 1.4мм; 2.0мм; 2.4мм; 3.0мм; 3.5мм); отвертки крестообразные – 4 штуки (#0-2; #0; #1-2; #1-1); отвертки под внутренний шестигранник - 3 штуки (1.5; 2.0; 2.5); отвертки под внешний шестигранник - 3 штуки (3.0; 4.0; 5.0).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
163

 Набор алмазных надфилей 5шт

 Предназначены для чистового опиливания и доводки поверхностей при обработке закаленной стали, керамики, стекла, графита и т.д.
Диаметр держателя – 5 мм. Длина 180 мм.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
164

 Штангенциркуль 0-200мм

 Штангенциркуль 0-200мм с точностью измерений 0.05 мм для определения внутренних и внешних размеров. Стопорный винт рамки.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
165

 Линейка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3
166

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 2

 12

  2.1, 1.1, 1.2, 1.3
167

 Карандаш

 Характеристики на усмотрение организаторов



 шт

 2

 12

  2.1, 1.1, 1.2, 1.3
168

 Точилка

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
169

 Лупа часовая 6х

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
170

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 3

  2.1, 1.1, 1.2, 1.3
171

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3
172

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 0,3

 2

  2.1, 1.1, 1.2, 1.3
173

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 0,3

 2

  2.1, 1.1, 1.2, 1.3
174

 Лазерный принтер (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
175

 Дополнительный картридж к (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
176

 Высокоскоростное подключение к интернет

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3

Расходные материалы
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
177

 Припой без содержания свинца 0,5mm² с наполнением флюсом

 Solder wire lead-free 0,5mm² Припой



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
178

 Припой без содержания свинца 1mm² с наполнением флюсом

 Solder wire lead-free 1mm² Припой



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
179

 Оплетка для выпайки

 Desoldering wire 2mm x 1,5m Оплетка для выпайки



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
180

 Флюс в карандаше

 Флюс-карандаш безотмывочный нейтральный, 10мл



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
181

 Малярная лента

 На усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
182

 Ветошь

 На усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
183

 Пластиковая коробка с крышкой ESD

 Пластиковая коробка с крышкой ESD, 200х300 мм/мм



 шт

 4

 8

  2.1, 1.1, 1.2, 1.3
184

 Аэрозоль спирт изопропанол

 аэрозоль, 400 мл, спирт изопропанол. Баллон должен быть снабжён удлинительной трубкой для распыления в труднодоступных местах. Состав: изопропиловый спирт абсолютированный, углеводородный пропеллент. Степень очистки: 99,9%. Содержание воды: <0,1%



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
185

 Пакет упаковочный антистатический

 Упаковочные пакеты полиэтиленовые прозрачно-розовые толщиной 80 мкм для использования внутри ESD-защищенных зон. Не генерируют и не накапливают заряд, однако и не защищают от него. При необходимости пакеты закрываются перегибом (на скотч) или запаиваются.
Пакет размера 150x250мм



 шт

 4

 8

  2.1, 1.1, 1.2, 1.3
186

 Фильтрующее средство индивидуальной защиты органов дыхания

 степень защиты FFP2, 12 ПДК, соответствие ГОСТ 12.4.246–2016 (EN 143:2000)



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3
187

 Перчатки для работы с растворителями

 Обеспечение защиты не менее 1 часа, материал: винил/нитрил.



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3

КОМНАТА ГЛАВНОГО ЭКСПЕРТА

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Компьютерная техника












188

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
189

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
190

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
191

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
192

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 3

  2.1, 1.1, 1.2, 1.3
193

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
194

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
195

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












196

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
197

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
198

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
199

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
200

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
201

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
202

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
203

 Стул

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3
204

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
205

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
206

 Лазерный принтер (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
207

 Дополнительный картридж к (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
208

 Высокоскоростное подключение к интернет

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
209

 Память USB 64 Гб

 Характеристики на усмотрение организаторов



 шт

 3

 3

  2.1, 1.1, 1.2, 1.3
210

 Бумага 500 листов А4 (на всех)

 Характеристики на усмотрение организаторов



 шт

 0,3

 5

  2.1, 1.1, 1.2, 1.3

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ/КОММЕНТАРИИ К ЗАСТРОЙКЕ ПЛОЩАДКИ

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ


№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
211

 Электричество на 1 участника/эксперта

 220-230В 16А



 шт

 1

 13

  2.1, 1.1, 1.2, 1.3

СКЛАД

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ


№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
212

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3
213

 Стул

 Характеристики на усмотрение организаторов



 шт

 4

 4

  2.1, 1.1, 1.2, 1.3
214

 Стеллаж ESD (2000*1000*500)

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3

КОД 1.3

НА 1-ГО УЧАСТНИКА (ПЛОЩАДКА)

 НА 7  РАБОЧИХ МЕСТ (14 УЧАСТНИКОВ)



Оборудование, инструменты и мебель
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Рабочее место












1

 Стол антистатический

 Высота 1600 мм. Глубина столешницы:   800 мм. Полка  2 шт. Светильник под нижней полкой. Рама для крепления верхнего светильника со светильником верхнего освещения. Блок электрических розеток не менее 12шт. Тумба на три ящика.Подставка для ног.  Типовое сопротивление к земле: RG = 100 - 110 Ом. Устройство защитного отключения.



 шт

 1

 7

  2.1, 1.2, 1.3
2

 Стул антистатический полиуретановый

 Основание с проводящими колесами. Пневматический подъемник с регулировкой. Типовое сопротивление к земле: RG = 100 - 110 Ом



 шт

 1

 7

  2.1, 1.2, 1.3
3

 Лупа со светодиодной подсветкой настольная

 Лупа с лампой для равномерного освещения рабочего места, лампа оснащена стеклянной увеличительной линзой. Штатив лампы должен обеспечивать возможность поворота в любом направлении. Напряжение: 240 B. Частота: 50-60 Гц. Диаметр линзы не менее 5’’. Увеличение: 8Х. Освещенность не менее 1000 Люкс. Струбцинное крепление к столу.



 шт

 1

 7

  2.1, 1.2, 1.3
4

 Коврик антистатический

 Типовое сопротивление к земле: RG = 100 - 110 Ом. Размер: 610 x 900мм. Cтойкость к нагреву и припою. Oбъемная проводимость. Tолщина не менее 2 мм. 2 кнопки 10 мм, скругленные углы.



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
5

 Коробка антистатическая заземления

 3 КНОПКИ ПО 10ММ



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
6

 Браслет заземления антистатический

 Браслет регулируемый, растягивающийся, с изолирующей поверхность, сопротивление к земле 1МОм, кнопка 10мм



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
7

 Витой провод заземления антистатический

 Характеристики на усмотрение организаторов, кнопка 10мм



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
8

 Халат антистатический

 Unisex , длина 3/4. Соответствует стандарту IEC 61340-5-1. Типовое поверхностное сопротивление RS= 10e5 - 10e7 Ом (рукав-рукав). Материал: полиэстер, хлопок не менее30 %, проводящие углеродные волокна не менее 4%. Сетка из проводящих волокон шагом не менее 4 мм. Плотность материала: 156 г/м2. Время стекания заряда IEC 61340-2-1 0,5 – 0,9 сек.



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
9

 Очки защитные

 Возможность ношения с корригирующими очками!!! Оптический класс: 1. Бесцветные. Вес: не более 60 гр. Материал: поликарбонат, панорамное защитное стекло для защиты глаз спереди, сверху и с боков от механических воздействий, абразива, УФ-излучения. Защитное стекло устойчиво к химическим веществам, растворам кислот и щелочей, растворителям.



 шт

 1

 7

  2.1, 1.2, 1.3
10

 Урна

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
11

 Щетка с совком

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3


 Измерительное оборудование












12

 Программируемый 2-канальный источник питания

 Максимальная выходная мощность ИП не менее 50 Вт, выходное напряжение двух независимых каналов 0 – 30 В, ток 0 – 3 А.
Разрешение установки не менее 10мВ/10мА, погрешность установки не более 0,2%. Защита от короткого замыкания. Нестабильность по нагрузке не более 0,06%. Пульсации и шум в диапазоне 20Гц - 5МГц не более 5мВ пик-пик и не более 5мА. (или аналог OWON ODP3032).



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
13

 Универсальный генератор сигналов

 2 канала. Диапазон: 1 мкГц...100 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С). (или аналог Rigol DG4102).



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
14

 Цифровой осциллограф реального времени смешанных сигналов

 Диагональ экрана не менее 7 дюймов. Встроенный логическим анализатором на 16 каналов.
Полоса пропускания не менее 50МГц.4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек при задействовании 4-х каналов одновременно. Глубина записи от 10 миллионов точек Чувствительность цифрового осциллографа - 1 мВ / дел
низкий уровень шума,
возможность автоматической настройки осциллографа на сигнал, функция статистических измерений
возможность записи осциллограмм в режиме реального времени на USB накопитель,
воспроизведение записанных осциллограмм. Поддержка устройств USB и возможность прямой печати изображений,
стандартные разъемы и интерфейсы: USB HOST, USB DEVICE.
Вспомогательные выводы (trigger output, pass/fail). Число аналоговых каналов 4 + внешний запуск.
Число цифровых каналов 16.
Полоса пропускания не менее 50 Мгц
Дискретизация (аналог) Мвыб/сек 250 (3,4 канала).
Дискретизация (цифр) Мвыб/сек 250 (9-16 каналов), 1000 (1-8 каналов).
Глубина памяти:
Аналоговые кналы 12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала)
Цифровые каналы 12 М (1-8 каналов), 6М (9-16 каналов).
Скорость захвата не менее 30 000 осциллограмм в секунду.
Время нарастания (сек) 5.8
Коэффициент развертки 5 нс/дел – 50 с/дел.
Чувствительность 1мВ/дел – 10В/дел
Запуск по фронту, по максимуму, по минимуму, видео.
Режимы работы AC, DC, GND
Интерфейс USB Device, USB Host. (или аналог RIGOL MSO1074Z)



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
15

 Мультиметр цифровой 5 в 1

 Соответствие IEC1010-1 CATII 1000V / CATIII 600V. Автоматический и ручной выбор пределов измерений. Функция DATA HOLD.Проверка полупроводниковых диодов и прозвонка электрических цепей.
Питание от 3 х ААА батареек.
Постоянное напряжение U= 400 мВ / 4 В / 40 В / 400 В / 1000 В (±0.7%)
Переменное напряжение U~ 400мВ /4 В / 40 В / 400 В (±0.8%) / 700 В (±1.0%)
Постоянный ток I= 400мкА / 4000мкА / 40 мА / 400мА (±1.2%) / 10 А (±2.0%)
Переменный ток I ~ 400мкА / 4000мкА / 40 мА / 400мА (±1.5%) / 10 А (±3.0%)
Сопротивление R 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм (±1.2%)
Емкость C 50 нФ / 500 нФ / 5 мкФ / 50 мкФ /200мкФ (±3.0%)
Температура - 20 °C - +1000 °C(±3.0%) 0°F - 1800°F (±3.0%) (или аналог MS8229)



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Компьютерная техника












16

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 2

 16

  2.1, 1.1, 1.2, 1.3
17

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
18

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
19

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
20

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 22

  2.1, 1.1, 1.2, 1.3
21

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.1, 1.2, 1.3
22

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
23

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












24

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
25

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
26

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
27

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
28

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
29

 Пакет для моделирования электронных схем на основе SPICE моделей

 Полная совместимость с NI Multisim актуальной версии



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
30

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
31

 Радиомонтажное оборудование












32

 Дымоуловитель с угольным фильтром

 Удаления дыма, вредных паров припоя и флюса, образующихся при пайке, из воздуха рабочей зоны. Фильтр на основе пенополиуретана, пропитанного активированным углем с высокой поглощающей способностью.
Напряжение питания 230 В, 50/60 Гц, Номинальная производительность 1,7 м³/мин. Габариты: 200 × 208 × 130 мм.



 шт

 1

 8

  2.1, 1.2, 1.3
33

 Трехканальная паяльная станция с паяльником, вакуумным паяльником и термопинцетом

 Электропитание: 220В, 50Гц. Диапазон температур: 37 - 482°C. Стабильность температуры: ±1,1°C. Глубина вакуума: 20in Hg max (508 мм рт.ст.). Время достижения макс. вакуума: 150мсек. Давление воздуха компрессора: 18 psi max.Сопротивление заземления наконечника не более 2 Ом. Поддерживаемый инструмент: универсальный паяльник, термопинцет, вакуумный паяльник. Антистатическое исполнение. Автоматическая компенсация теплопотерь наконечника. Вакуумный паяльник, паяльник, термопинцет и подставки к ним в комплекте.



 шт

 1

 8

  2.1, 1.2, 1.3
34

 Наконечники для паяльной станции

 Материал наконечников: медь. Наличие термостойкого безсвинцового покрытия. Миниволна,  диаметр - 3,05 мм (0,12 дюйма). Миниволна, диаметр - 2,4 мм (0,945 дюйма). Конический, длина - 16,7 мм (0,66 дюйма), диаметр - 0,8 мм (0,032 дюйма). Ножевидный, ширина лезвия - 4,6 мм (0,18 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT, размер 0,7 мм (0,03 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT размер 0,5 мм (0,02 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 0,7 мм (0,03 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 10,0 мм (0,39 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 18,0 мм (0,74 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 28,0 мм (1,09 дюйма).



 шт

 1

 8

  2.1, 1.2, 1.3
35

 Термовоздушная паяльная станция

 Функция автоматической коррекции температуры, 1 канал, антистатическое исполнение, автоматическая коррекция температуры, термоинструмента со встроенным вакуумным захватом. Диапазон температур: 149-482 ºC. Стабильность температуры холостого хода ±9 ºC. Производительность компрессора 5-22 л/мин. Глубина вакуума 20 in Hg (508 мм.рт.ст). Питание электрической сети: 230В, 50Гц



 шт

 1

 8

  2.1, 1.2, 1.3
36

 Комплект насадок для термовоздушной паяльной станции

 Материал: нержавеющая сталь. Форма: круглая + квадратная. Диаметр: Круглый 3/4/5/6/7/8/10/12 мм + 10 мм квадрат + 12 мм квадрат.



 шт

 1

 8

  2.1, 1.2, 1.3
37

 Антистатический держатель для плат

 Максимальный размер печатной платы мм: 160х235. Поворот на 360° (с шагом в 15°). Крепление компонентов с мягким покрытием. Антистатическая защита



 шт

 1

 8

  2.1, 1.2, 1.3
38

 Пожаробезопасная монтажная поверхность

 Размер не менее 200х300мм. Толщина не менее 3мм. Максимальная температура не менее 5000С.  Наличие секций для хранения. Материал силикон/силикогель. Антистатическое исполнение.



 шт

 1

 8

  2.1, 1.2, 1.3
39

 Оловоотсос

 для удаления припоя, вакуумный насос с наконечником для втягивания расплавленного припоя с обрабатываемой поверхности.



 шт

 1

 8

  2.1, 1.2, 1.3


 Радиомонтажный инструмент












40

 Набор пинцетов SMD

 Прямой пинцет длиной 100 - 120 мм с заостренными концами. Реверсивный изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Плоский пинцет длиной 100 - 120 мм. Плоский пинцет длиной 100 - 120 мм с изогнутыми концами шириной 2 мм. Материал: нержавеющая сталь, немагнитные, поверхность матовая, прецизионное исполнение, применение: SMD. Антистатическая защита.



 шт

 1

 8

  2.1, 1.2, 1.3
41

 Бокорезы для электроники

 Материал: легированная сталь, прецизионная индукционная закалка режущих кромок до 63-65 HRC, винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, режущая способность: медная проволока диаметром - 0.3-1.6mm. Антистатическая защита. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
42

 Круглогубцы для электроники

 Антистатическая защита. Работа с проволкой, диаметром от 0,3мм. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
43

 Плоскогубцы захватные для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Перекрестная насечка рабочих поверхностей. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
44

 Тонкогубцы для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Гладкая рабочая поверхность. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
45

 Нож-скальпель с перовым лезвием

 Скальпель остроконечный . Материал: высококачественная нержавеющая сталь



 шт

 1

 8

  2.1, 1.2, 1.3
46

 Ножницы остроконечные прямые

 Профессиональное назначение. Характеристики на усмотрение организатора



 шт

 1

 8

  2.1, 1.2, 1.3
47

 Набор отверток

 для выполнения высокоточных механических работ, включает в себя:
отвертки шлицевые – 6 штук разных размеров (1.0мм; 1.4мм; 2.0мм; 2.4мм; 3.0мм; 3.5мм); отвертки крестообразные – 4 штуки (#0-2; #0; #1-2; #1-1); отвертки под внутренний шестигранник - 3 штуки (1.5; 2.0; 2.5); отвертки под внешний шестигранник - 3 штуки (3.0; 4.0; 5.0).



 шт

 1

 8

  2.1, 1.2, 1.3
48

 Набор алмазных надфилей 5шт

 Предназначены для чистового опиливания и доводки поверхностей при обработке закаленной стали, керамики, стекла, графита и т.д.
Диаметр держателя – 5 мм. Длина 180 мм.



 шт

 1

 8

  2.1, 1.2, 1.3
49

 Штангенциркуль 0-200мм

 Штангенциркуль 0-200мм с точностью измерений 0.05 мм для определения внутренних и внешних размеров. Стопорный винт рамки.



 шт

 1

 8

  2.1, 1.2, 1.3
50

 Линейка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.2, 1.3
51

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.2, 1.3
52

 Карандаш

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.2, 1.3
53

 Точилка

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.2, 1.3
54

 Лупа часовая 6х

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.2, 1.3

Расходные материалы
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
55

 Припой без содержания свинца 0,5mm² с наполнением флюсом

 Solder wire lead-free 0,5mm² Припой



 шт

 1

 16

  2.1, 1.2, 1.3
56

 Припой без содержания свинца 1mm² с наполнением флюсом

 Solder wire lead-free 1mm² Припой



 шт

 1

 16

  2.1, 1.2, 1.3
57

 Оплетка для выпайки

 Desoldering wire 2mm x 1,5m Оплетка для выпайки



 шт

 1

 16

  2.1, 1.2, 1.3
58

 Флюс в карандаше

 Флюс-карандаш безотмывочный нейтральный, 10мл



 шт

 1

 16

  2.1, 1.2, 1.3
59

 Малярная лента

 На усмотрение организаторов



 шт

 1

 16

  2.1, 1.2, 1.3
60

 Ветошь

 На усмотрение организаторов



 шт

 1

 16

  2.1, 1.2, 1.3
61

 Пластиковая коробка с крышкой ESD

 Пластиковая коробка с крышкой ESD, 200х300 мм/мм



 шт

 4

 58

  2.1, 1.2, 1.3
62

 Аэрозоль спирт изопропанол

 аэрозоль, 400 мл, спирт изопропанол. Баллон должен быть снабжён удлинительной трубкой для распыления в труднодоступных местах. Состав: изопропиловый спирт абсолютированный, углеводородный пропеллент. Степень очистки: 99,9%. Содержание воды: <0,1%



 шт

 1

 16

  2.1, 1.2, 1.3
63

 Пакет упаковочный антистатический

 Упаковочные пакеты полиэтиленовые прозрачно-розовые толщиной 80 мкм для использования внутри ESD-защищенных зон. Не генерируют и не накапливают заряд, однако и не защищают от него. При необходимости пакеты закрываются перегибом (на скотч) или запаиваются.
Пакет размера 150x250мм



 шт

 4

 58

  2.1, 1.2, 1.3
64

 Фильтрующее средство индивидуальной защиты органов дыхания

 степень защиты FFP2, 12 ПДК, соответствие ГОСТ 12.4.246–2016 (EN 143:2000)



 шт

 3

 44

  2.1, 1.2, 1.3
65

 Перчатки для работы с растворителями

 Обеспечение защиты не менее 1 часа, материал: винил/нитрил.



 шт

 3

 44

  2.1, 1.2, 1.3


 запасные расходные материалы









 2


66

 набор резисторов

 ЧИП 0805 5%, 10 Ом-91 Ом по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
67

 набор резисторов

 ЧИП 0805 5%, 100 Ом-910 Ом по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
68

 набор резисторов

 ЧИП 0805 5%, 1 кОм-9.1 кОм по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
69

 набор резисторов

 ЧИП 0805 5%, 10 кОм-91 кОм по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
70

 набор резисторов

 ЧИП 0805 5%, 100 кОм-910 кОм по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
71

 набор резисторов

 EK-R24/3, Набор выводных резисторов CF-25, 5%, 100 Ом-910 Ом, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
72

 набор резисторов

 EK-R24/4, Набор выводных резисторов CF-25, 5%, 1 кОм-9,1 кОм, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
73

 набор резисторов

 EK-R24/5, Набор выводных резисторов CF-25, 5%, 10 кОм-91 кОм, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
74

 набор резисторов

 EK-R24/6, Набор выводных резисторов CF-25, 5%, 100 кОм-910 кОм, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
75

 набор конденсаторов

 ЧИП КОНД 0805 10пФ-8200пФ по 20шт.Е12, Набор ЧИП конденсаторов (smd) 720 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
76

 набор конденсаторов

 ЧИП КОНД 0805 0.01мкФ-1мкФ по 20шт.Е12, Набор ЧИП конденсаторов (smd) 400 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3


 Модуль А












77

 Изготовление печатной платы

 Тип материала базы: FR4; толщина платы 1,5мм; толщина фольги 18мкм; кол-во слоев фольги 2; покрытие контактных площадок ПОС-63; металлизация переходных отверстий; маска зеленого цвета с двух сторон; без нанесения маркировки (шелкографии); механическая обработка фрезерованием.



 шт

 1

 16


78

 BL-L515RGBC-CA

 Светодиод (RGB) 20° d=5мм 2000/5000/2000мКд, общий анод



 шт

 8

 114


79

 Резистор SMD 100 кОм

 0.125Вт 0805 100 кОм, 1%, Чип резистор (SMD)



 шт

 20

 282


80

 Резистор SMD 10 кОм

 0.125Вт 0805 10 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


81

 Резистор SMD 1 MОм

 0.125Вт 0805 1 MОм, 1%, Чип резистор (SMD)



 шт

 1

 16


82

 Резистор SMD 1 кОм

 0.125Вт 0805 1 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142


83

 Резистор SMD 200 кОм

 0.125Вт 0805 200 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142


84

 Резистор SMD 36 кОм

 0.125Вт 0805 36 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


85

 Резистор SMD 510 кОм

 0.125Вт 0805 510 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


86

 Резистор SMD 180 Ом

 0.125Вт 0805 180 Ом, 1%, Чип резистор (SMD)



 шт

 25

 352


87

 Резистор подстроечный 50кОм

 CA6V, 50 кОм, Резистор



 шт

 2

 30


88

 Конденсатор SMD 0,01 мкФ

 Кер.ЧИП конд. 0.01 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 1

 16


89

 Конденсатор SMD 0,1 мкФ

 Кер.ЧИП конд. 0.1 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 16

 226


90

 Конденсатор SMD 10 мкФ

 Кер.ЧИП конд. 10 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


91

 Конденсатор SMD 22 мкФ

 Кер.ЧИП конд. 22 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


92

 Конденсатор SMD 4,7 мкФ

 Кер.ЧИП конд. 4,7 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


93

 Разъём стандарта USB Micro AB

 1981584-1



 шт

 1

 16


94

 74HC08D

 Логическая ИС, логическая функция 2И [SO-14]



 шт

 1

 16


95

 74LVC1G00DBV

 Одиночный элемент 2И-НЕ [SOT-23-5]



 шт

 2

 30


96

 LM358ADR [SO-8]

 LM358ADR, Двухканальный операционный усилитель с однополярным питанием, 3В…32В, [SO-8]



 шт

 7

 100


97

 NE555DR [SO-8]

 NE555DR, Прецизионный таймер [SO-8]



 шт

 4

 58


98

 NTC 10 кОм

 JJCR103J405HB53PU505, NTC 10 кОм, +5%, 5мм



 шт

 2

 30


99

 1N4148

 1N4148W, Диод 150мА 100В [SOD-123]



 шт

 3

 44


100

 IRF8313PBF

 IRF8313PBF, Транзистор, 2N-канала 30В 9.7А [SO-8]



 шт

 1

 16


101

 IRLML0030

 IRLML0030TRPBF, Транзистор, N-канал 30В 5.3А, [SOT-23]



 шт

 3

 44




 Модуль С












102

 ИК оптопара TCRT1000

 Reflective optical sensor with transistor output



 шт

 2

 30

  2.1, 1.2, 1.3
103

 MC34063ABD-TR [SO-8]

 MC34063ABD-TR, Повышающий/ понижающий преобразователь напряжения [SO-8]



 шт

 2

 30

  2.1, 1.2, 1.3
104

 LM358ADR [SO-8]

 LM358ADR, Двухканальный операционный усилитель с однополярным питанием, 3В…32В, [SO-8]



 шт

 2

 30

  2.1, 1.2, 1.3
105

 NE555DR [SO-8]

 NE555DR, Прецизионный таймер [SO-8]



 шт

 4

 58

  2.1, 1.2, 1.3
106

 74HC00D [SO-14]

 74HC00D.652, Четыре логических элемента 2И-НЕ [SO-14]



 шт

 4

 58

  2.1, 1.2, 1.3
107

 74HC08D [SO-14]

 74HC08D.653, Логическая ИС, логическая функция 2И [SO-14]



 шт

 2

 30

  2.1, 1.2, 1.3
108

 74HC132D [SO-14]

 74HC132D.653, Триггер Шмитта [SO-14]



 шт

 2

 30

  2.1, 1.2, 1.3
109

 MC74HC32ADG [SOIC-14]

 MC74HC32ADG, Четыре логических элемента "2ИЛИ", [SOIC-14]



 шт

 2

 30

  2.1, 1.2, 1.3
110

 74HC74D [SO-14]

 74HC74D.652, Двойной Триггер D-типа, [SO-14]



 шт

 2

 30

  2.1, 1.2, 1.3
111

 CD74HC4520M [SO-16]

 CD74HC4520M, Два двоичных счетчика прямого счета, [SO-16]



 шт

 2

 30

  2.1, 1.2, 1.3
112

 CW68 220/450 221K, 220uH 450mA

 Корпус: 7.5*11.5, инфо: Радиальная индуктивность 220uH 0.796MHz 0.92Om 450mA, примечание: 220uH 450mA



 шт

 2

 30

  2.1, 1.2, 1.3
113

 звуковой излучатель HPM14A

 звуковой излучатель HPM14A, частота 4000Гц, без встроенного генератора, диаметр корпкса 13,8мм, номинальное рабочее напряжение 5В



 шт

 2

 30

  2.1, 1.2, 1.3
114

 клеммник  300-021-12

 300-021-12, Клеммник винтовой, 2-контактный, 5мм, прямой



 шт

 4

 58

  2.1, 1.2, 1.3
115

 BC846 [SOT-23]

 BC846.215, (BEC) Транзистор NPN 65В 0.1А [SOT-23]



 шт

 8

 114

  2.1, 1.2, 1.3
116

 BC857A [SOT-23]

 BC857A.215 (BEC), Транзистор PNP 45В 0.1А 0.3Вт, [SOT-23]



 шт

 2

 30

  2.1, 1.2, 1.3
117

 1N5819 [DO-41]

 1N5819, Диод Шоттки 1А 40В [DO-41]



 шт

 6

 86

  2.1, 1.2, 1.3
118

 GNL-3012HD Светодиод красный

 GNL-3012HD, Светодиод красный 60" d=3мм 1.8мКд 700нМ (Red)



 шт

 2

 30

  2.1, 1.2, 1.3
119

 GNL-3012GD, Светодиод зеленый

 GNL-3012GD, Светодиод зеленый 60" d=3мм 7мКд 565нМ (Green)



 шт

 2

 30

  2.1, 1.2, 1.3
120

 Резистор SMD 9,1 кОм

 0.125Вт 0805 9.1 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
121

 Резистор SMD 68 кОм

 0.125Вт 0805 68 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
122

 Резистор SMD 51 Ом

 0.125Вт 0805 51 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
123

 Резистор SMD 3 кОм

 0.125Вт 0805 3 кОм, 1%, Чип резистор (SMD)



 шт

 4

 58

  2.1, 1.2, 1.3
124

 Резистор SMD 3,8 кОм

 0.125Вт 0805 3,8 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
125

 Резистор SMD 2 кОм

 0.125Вт 0805 2 кОм, 1%, Чип резистор (SMD)



 шт

 4

 58

  2.1, 1.2, 1.3
126

 Резистор SMD 240 Ом

 0.125Вт 0805 240 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
127

 Резистор SMD 270 Ом

 0.125Вт 0805 270 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
128

 Резистор SMD 1 кОм

 0.125Вт 0805 1 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
129

 Резистор SMD 12 кОм

 0.125Вт 0805 12 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
130

 Резистор SMD 15 кОм

 0.125Вт 0805 15 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
131

 Резистор SMD 120 кОм

 0.125Вт 0805 120 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
132

 Резистор SMD 10 кОм

 0.125Вт 0805 10 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142

  2.1, 1.2, 1.3
133

 Резистор SMD 100 Ом

 0.125Вт 0805 100 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
134

 Резистор SMD 10 Ом

 0.125Вт 0805 10 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
135

 Резистор SMD 1,7 кОм

 0.125Вт 0805 1,7 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
136

 Резистор SMD 1,2 кОм

 0.125Вт 0805 1,2 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
137

 Резистор SMD 0,33 Ом

 0.125Вт 0805 0,33 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
138

 Резистор подстроечный 10 кОм

 3296W-1-103LF (СП5-2ВБ), 10 кОм, Резистор подстроечный



 шт

 2

 30

  2.1, 1.2, 1.3
139

 Конденсатор SMD 0,1 мкФ

 Кер.ЧИП конд. 0.1 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 26

 366

  2.1, 1.2, 1.3
140

 Конденсатор SMD 470 пкФ

 Кер.ЧИП конд. 470 пкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 2

 30

  2.1, 1.2, 1.3
141

 Конденсатор электролитически 1000 мкФ

 ECAP (К50-35), 1000 мкФ, 16 В, 105°C, TK 10X16, TKR102M1CG16, Конденсатор электролитический алюминиевый



 шт

 4

 58

  2.1, 1.2, 1.3
142

 Конденсатор электролитически 100 мкФ

 ECAP (К50-35 мини), 100 мкФ, 16 В, 6х7мм, Конденсатор электролитический алюминиевый миниатюрный



 шт

 2

 30

  2.1, 1.2, 1.3
143

 Конденсатор электролитически 10 мкФ

 ECAP (К50-35 мини), 10 мкФ, 16 В, 4х7мм, Конденсатор электролитический алюминиевый миниатюрный



 шт

 2

 30

  2.1, 1.2, 1.3
144

 Конденсатор электролитически 470 мкФ

 ECAP (К50-35), 470 мкФ, 16 В, 105°C, TK 8X11, TKR471M1CF11, Конденсатор электролитический алюминиевый



 шт

 2

 30

  2.1, 1.2, 1.3
145

 Витая пара, витые пары Cat3 одножильные

 на усмотрение организатора



 м

 6

 86

  2.1, 1.2, 1.3
146

 Изготовление печатной платы

 Тип материала базы: FR4; толщина платы 1,5мм; толщина фольги 18мкм; кол-во слоев фольги 2; покрытие контактных площадок ПОС-63; металлизация переходных отверстий; маска зеленого цвета с двух сторон; без нанесения маркировки (шелкографии); механическая обработка фрезерованием.



 шт

 1

 16

  2.1, 1.2, 1.3
147

 изготовление корпуса датчика на 3D-принтере

 Характеристики на усмотрение организаторов



 шт

 1

 16

  2.1, 1.2, 1.3
148

 Монтаж радиоэлектронных компонентов на печатную плату

 Характеристики на усмотрение организаторов





 1

 16

  2.1, 1.2, 1.3

НА 1-ГО ЭКСПЕРТА (ПЛОЩАДКА)

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, инструменты и мебель
№ п/п

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
149

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3

ОБЩАЯ ИНФРАСТРУКТУРА ПЛОЩАДКИ

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
150

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
151

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 4

  2.1, 1.1, 1.2, 1.3
152

 Огнетушитель углекислотный ОУ-1

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
153

 Набор первой медицинской помощи

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
154

 ЖК панель

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
155

 Акустическая система

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
156

 Стойка для акустического монитора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
157

 Микрофон

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
158

 Флипчарт + маркеры

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
159

 Кулер 19 л (холодная/горячая вода) + стаканы

 Характеристики на усмотрение организаторов

 для смачивания губок для очистки наконечников паяльной станции

 шт

 1

 1

  2.1, 1.1, 1.2, 1.3

КОМНАТА УЧАСТНИКОВ

 НА ВСЕХ УЧАСТНИКОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
160

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 4

  2.1, 1.1, 1.2, 1.3
161

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
162

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 0,1

 1

  2.1, 1.1, 1.2, 1.3
163

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3

КОМНАТА ЭКСПЕРТОВ

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики инструмента

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Рабочее место












164

 Стол антистатический

 Высота 1600 мм. Глубина столешницы:   800 мм. Полка  2 шт. Светильник под нижней полкой. Рама для крепления верхнего светильника со светильником верхнего освещения. Блок электрических розеток не менее 12шт. Тумба на три ящика.Подставка для ног.  Типовое сопротивление к земле: RG = 100 - 110 Ом. Устройство защитного отключения.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
165

 Стул антистатический полиуретановый

 Основание с проводящими колесами. Пневматический подъемник с регулировкой. Типовое сопротивление к земле: RG = 100 - 110 Ом



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
166

 Лупа со светодиодной подсветкой настольная

 Лупа с лампой для равномерного освещения рабочего места, лампа оснащена стеклянной увеличительной линзой. Штатив лампы должен обеспечивать возможность поворота в любом направлении. Напряжение: 240 B. Частота: 50-60 Гц. Диаметр линзы не менее 5’’. Увеличение: 8Х. Освещенность не менее 1000 Люкс. Струбцинное крепление к столу.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
167

 Коврик антистатический

 Типовое сопротивление к земле: RG = 100 - 110 Ом. Размер: 610 x 900мм. Cтойкость к нагреву и припою. Oбъемная проводимость. Tолщина не менее 2 мм. 2 кнопки 10 мм, скругленные углы.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
168

 Коробка антистатическая заземления

 3 КНОПКИ ПО 10ММ



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
169

 Браслет заземления антистатический

 Браслет регулируемый, растягивающийся, с изолирующей поверхность, сопротивление к земле 1МОм, кнопка 10мм



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
170

 Витой провод заземления антистатический

 Характеристики на усмотрение организаторов, кнопка 10мм



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
171

 Халат антистатический

 Unisex , длина 3/4. Соответствует стандарту IEC 61340-5-1. Типовое поверхностное сопротивление RS= 10e5 - 10e7 Ом (рукав-рукав). Материал: полиэстер, хлопок не менее30 %, проводящие углеродные волокна не менее 4%. Сетка из проводящих волокон шагом не менее 4 мм. Плотность материала: 156 г/м2. Время стекания заряда IEC 61340-2-1 0,5 – 0,9 сек.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
172

 Очки защитные

 Возможность ношения с корригирующими очками!!! Оптический класс: 1. Бесцветные. Вес: не более 60 гр. Материал: поликарбонат, панорамное защитное стекло для защиты глаз спереди, сверху и с боков от механических воздействий, абразива, УФ-излучения. Защитное стекло устойчиво к химическим веществам, растворам кислот и щелочей, растворителям.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
173

 Урна

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
174

 Щетка с совком

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Измерительное оборудование












175

 Программируемый 2-канальный источник питания

 Максимальная выходная мощность ИП не менее 50 Вт, выходное напряжение двух независимых каналов 0 – 30 В, ток 0 – 3 А.
Разрешение установки не менее 10мВ/10мА, погрешность установки не более 0,2%. Защита от короткого замыкания. Нестабильность по нагрузке не более 0,06%. Пульсации и шум в диапазоне 20Гц - 5МГц не более 5мВ пик-пик и не более 5мА. (или аналог OWON ODP3032).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
176

 Универсальный генератор сигналов

 2 канала. Диапазон: 1 мкГц...100 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С).(или аналог Rigol DG4102).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
177

 Цифровой осциллограф реального времени смешанных сигналов

  Диагональ экрана не менее 7 дюймов. Встроенный логическим анализатором на 16 каналов.
Полоса пропускания не менее 50МГц.4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек при задействовании 4-х каналов одновременно. Глубина записи от 10 миллионов точек Чувствительность цифрового осциллографа - 1 мВ / дел
низкий уровень шума,
возможность автоматической настройки осциллографа на сигнал, функция статистических измерений
возможность записи осциллограмм в режиме реального времени на USB накопитель,
воспроизведение записанных осциллограмм. Поддержка устройств USB и возможность прямой печати изображений,
стандартные разъемы и интерфейсы: USB HOST, USB DEVICE.
Вспомогательные выводы (trigger output, pass/fail). Число аналоговых каналов 4 + внешний запуск.
Число цифровых каналов 16.
Полоса пропускания не менее 50 Мгц
Дискретизация (аналог) Мвыб/сек 250 (3,4 канала).
Дискретизация (цифр) Мвыб/сек 250 (9-16 каналов), 1000 (1-8 каналов).
Глубина памяти:
Аналоговые кналы 12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала)
Цифровые каналы 12 М (1-8 каналов), 6М (9-16 каналов).
Скорость захвата не менее 30 000 осциллограмм в секунду.
Время нарастания (сек) 5.8
Коэффициент развертки 5 нс/дел – 50 с/дел.
Чувствительность 1мВ/дел – 10В/дел
Запуск по фронту, по максимуму, по минимуму, видео.
Режимы работы AC, DC, GND
Интерфейс USB Device, USB Host. (или аналог RIGOL MSO1074Z)



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
178

 Мультиметр цифровой 5 в 1

 Соответствие IEC1010-1 CATII 1000V / CATIII 600V. Автоматический и ручной выбор пределов измерений. Функция DATA HOLD.Проверка полупроводниковых диодов и прозвонка электрических цепей.
Питание от 3 х ААА батареек.
Постоянное напряжение U= 400 мВ / 4 В / 40 В / 400 В / 1000 В (±0.7%)
Переменное напряжение U~ 400мВ /4 В / 40 В / 400 В (±0.8%) / 700 В (±1.0%)
Постоянный ток I= 400мкА / 4000мкА / 40 мА / 400мА (±1.2%) / 10 А (±2.0%)
Переменный ток I ~ 400мкА / 4000мкА / 40 мА / 400мА (±1.5%) / 10 А (±3.0%)
Сопротивление R 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм (±1.2%)
Емкость C 50 нФ / 500 нФ / 5 мкФ / 50 мкФ /200мкФ (±3.0%)
Температура - 20 °C - +1000 °C(±3.0%) 0°F - 1800°F (±3.0%) (или аналог MS8229)



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
179

 Компьютерная техника












180

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 2

 4

  2.1, 1.1, 1.2, 1.3
181

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
182

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
183

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
184

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3
185

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 2

 4

  2.1, 1.1, 1.2, 1.3
186

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
187

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












188

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
189

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
190

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
191

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
192

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
193

 Пакет для моделирования электронных схем на основе SPICE моделей

 Полная совместимость с NI Multisim актуальной версии



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
194

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Радиомонтажное оборудование












195

 Дымоуловитель с угольным фильтром

 Удаления дыма, вредных паров припоя и флюса, образующихся при пайке, из воздуха рабочей зоны. Фильтр на основе пенополиуретана, пропитанного активированным углем с высокой поглощающей способностью.
Напряжение питания 230 В, 50/60 Гц, Номинальная производительность 1,7 м³/мин. Габариты: 200 × 208 × 130 мм.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
196

 Трехканальная паяльная станция с паяльником, вакуумным паяльником и термопинцетом

 Электропитание: 220В, 50Гц. Диапазон температур: 37 - 482°C. Стабильность температуры: ±1,1°C. Глубина вакуума: 20in Hg max (508 мм рт.ст.). Время достижения макс. вакуума: 150мсек. Давление воздуха компрессора: 18 psi max.Сопротивление заземления наконечника не более 2 Ом. Поддерживаемый инструмент: универсальный паяльник, термопинцет, вакуумный паяльник. Антистатическое исполнение. Автоматическая компенсация теплопотерь наконечника. Вакуумный паяльник, паяльник, термопинцет и подставки к ним в комплекте.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
197

 Наконечники для паяльной станции

 Материал наконечников: медь. Наличие термостойкого безсвинцового покрытия. Миниволна,  диаметр - 3,05 мм (0,12 дюйма). Миниволна, диаметр - 2,4 мм (0,945 дюйма). Конический, длина - 16,7 мм (0,66 дюйма), диаметр - 0,8 мм (0,032 дюйма). Ножевидный, ширина лезвия - 4,6 мм (0,18 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT, размер 0,7 мм (0,03 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT размер 0,5 мм (0,02 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 0,7 мм (0,03 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 10,0 мм (0,39 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 18,0 мм (0,74 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 28,0 мм (1,09 дюйма).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
198

 Термовоздушная паяльная станция

 Функция автоматической коррекции температуры, 1 канал, антистатическое исполнение, автоматическая коррекция температуры, термоинструмента со встроенным вакуумным захватом. Диапазон температур: 149-482 ºC. Стабильность температуры холостого хода ±9 ºC. Производительность компрессора 5-22 л/мин. Глубина вакуума 20 in Hg (508 мм.рт.ст). Питание электрической сети: 230В, 50Гц



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
199

 Комплект насадок для термовоздушной паяльной станции

 Материал: нержавеющая сталь. Форма: круглая + квадратная. Диаметр: Круглый 3/4/5/6/7/8/10/12 мм + 10 мм квадрат + 12 мм квадрат.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
200

 Антистатический держатель для плат

 Максимальный размер печатной платы мм: 160х235. Поворот на 360° (с шагом в 15°). Крепление компонентов с мягким покрытием. Антистатическая защита



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
201

 Пожаробезопасная монтажная поверхность

 Размер не менее 200х300мм. Толщина не менее 3мм. Максимальная температура не менее 5000С.  Наличие секций для хранения. Материал силикон/силикогель. Антистатическое исполнение.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
202

 Оловоотсос

 для удаления припоя, вакуумный насос с наконечником для втягивания расплавленного припоя с обрабатываемой поверхности.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Радиомонтажный инструмент












203

 Набор пинцетов SMD

 Прямой пинцет длиной 100 - 120 мм с заостренными концами. Реверсивный изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Плоский пинцет длиной 100 - 120 мм. Плоский пинцет длиной 100 - 120 мм с изогнутыми концами шириной 2 мм. Материал: нержавеющая сталь, немагнитные, поверхность матовая, прецизионное исполнение, применение: SMD. Антистатическая защита.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
204

 Бокорезы для электроники

 Материал: легированная сталь, прецизионная индукционная закалка режущих кромок до 63-65 HRC, винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, режущая способность: медная проволока диаметром - 0.3-1.6mm. Антистатическая защита. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
205

 Круглогубцы для электроники

 Антистатическая защита. Работа с проволкой, диаметром от 0,3мм. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
206

 Плоскогубцы захватные для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Перекрестная насечка рабочих поверхностей. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
207

 Тонкогубцы для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Гладкая рабочая поверхность. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
208

 Нож-скальпель с перовым лезвием

 Скальпель остроконечный
Материал: высококачественная нержавеющая сталь



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
209

 Ножницы остроконечные прямые

 Профессиональное назначение. Характеристики на усмотрение организатора



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
210

 Набор отверток

 для выполнения высокоточных механических работ, включает в себя:
отвертки шлицевые – 6 штук разных размеров (1.0мм; 1.4мм; 2.0мм; 2.4мм; 3.0мм; 3.5мм); отвертки крестообразные – 4 штуки (#0-2; #0; #1-2; #1-1); отвертки под внутренний шестигранник - 3 штуки (1.5; 2.0; 2.5); отвертки под внешний шестигранник - 3 штуки (3.0; 4.0; 5.0).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
211

 Набор алмазных надфилей 5шт

 Предназначены для чистового опиливания и доводки поверхностей при обработке закаленной стали, керамики, стекла, графита и т.д.
Диаметр держателя – 5 мм. Длина 180 мм.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
212

 Штангенциркуль 0-200мм

 Штангенциркуль 0-200мм с точностью измерений 0.05 мм для определения внутренних и внешних размеров. Стопорный винт рамки.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
213

 Линейка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3
214

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 2

 12

  2.1, 1.1, 1.2, 1.3
215

 Карандаш

 Характеристики на усмотрение организаторов



 шт

 2

 12

  2.1, 1.1, 1.2, 1.3
216

 Точилка

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
217

 Лупа часовая 6х

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
218

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 3

  2.1, 1.1, 1.2, 1.3
219

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3
220

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 0,3

 2

  2.1, 1.1, 1.2, 1.3
221

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 0,3

 2

  2.1, 1.1, 1.2, 1.3
222

 Лазерный принтер (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
223

 Дополнительный картридж к (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
224

 Высокоскоростное подключение к интернет

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3

Расходные материалы
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
225

 Припой без содержания свинца 0,5mm² с наполнением флюсом

 Solder wire lead-free 0,5mm² Припой



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
226

 Припой без содержания свинца 1mm² с наполнением флюсом

 Solder wire lead-free 1mm² Припой



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
227

 Оплетка для выпайки

 Desoldering wire 2mm x 1,5m Оплетка для выпайки



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
228

 Флюс в карандаше

 Флюс-карандаш безотмывочный нейтральный, 10мл



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
229

 Малярная лента

 На усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
230

 Ветошь

 На усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
231

 Пластиковая коробка с крышкой ESD

 Пластиковая коробка с крышкой ESD, 200х300 мм/мм



 шт

 4

 8

  2.1, 1.1, 1.2, 1.3
232

 Аэрозоль спирт изопропанол

 аэрозоль, 400 мл, спирт изопропанол. Баллон должен быть снабжён удлинительной трубкой для распыления в труднодоступных местах. Состав: изопропиловый спирт абсолютированный, углеводородный пропеллент. Степень очистки: 99,9%. Содержание воды: <0,1%



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
233

 Пакет упаковочный антистатический

 Упаковочные пакеты полиэтиленовые прозрачно-розовые толщиной 80 мкм для использования внутри ESD-защищенных зон. Не генерируют и не накапливают заряд, однако и не защищают от него. При необходимости пакеты закрываются перегибом (на скотч) или запаиваются.
Пакет размера 150x250мм



 шт

 4

 8

  2.1, 1.1, 1.2, 1.3
234

 Фильтрующее средство индивидуальной защиты органов дыхания

 степень защиты FFP2, 12 ПДК, соответствие ГОСТ 12.4.246–2016 (EN 143:2000)



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3
235

 Перчатки для работы с растворителями

 Обеспечение защиты не менее 1 часа, материал: винил/нитрил.



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3

КОМНАТА ГЛАВНОГО ЭКСПЕРТА

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Компьютерная техника












236

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
237

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
238

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
239

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
240

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 3

  2.1, 1.1, 1.2, 1.3
241

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
242

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
243

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












244

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
245

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
246

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
247

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
248

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
249

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
250

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
251

 Стул

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3
252

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
253

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
254

 Лазерный принтер (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
255

 Дополнительный картридж к (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
256

 Высокоскоростное подключение к интернет

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
257

 Память USB 64 Гб

 Характеристики на усмотрение организаторов



 шт

 3

 3

  2.1, 1.1, 1.2, 1.3
258

 Бумага 500 листов А4 (на всех)

 Характеристики на усмотрение организаторов



 шт

 0,3

 5

  2.1, 1.1, 1.2, 1.3

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ/КОММЕНТАРИИ К ЗАСТРОЙКЕ ПЛОЩАДКИ

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ


№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
259

 Электричество на 1 участника/эксперта

 220-230В 16А



 шт

 1

 13

  2.1, 1.1, 1.2, 1.3

СКЛАД

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ


№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
260

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3
261

 Стул

 Характеристики на усмотрение организаторов



 шт

 4

 4

  2.1, 1.1, 1.2, 1.3
262

 Стеллаж ESD (2000*1000*500)

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3

КОД 1.4

НА 1-ГО УЧАСТНИКА (ПЛОЩАДКА)

 НА 7  РАБОЧИХ МЕСТ (14 УЧАСТНИКОВ)



Оборудование, инструменты и мебель
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Рабочее место












1

 Стол антистатический

 Высота 1600 мм. Глубина столешницы:   800 мм. Полка  2 шт. Светильник под нижней полкой. Рама для крепления верхнего светильника со светильником верхнего освещения. Блок электрических розеток не менее 12шт. Тумба на три ящика.Подставка для ног.  Типовое сопротивление к земле: RG = 100 - 110 Ом. Устройство защитного отключения.



 шт

 1

 7

  2.1, 1.2, 1.3
2

 Стул антистатический полиуретановый

 Основание с проводящими колесами. Пневматический подъемник с регулировкой. Типовое сопротивление к земле: RG = 100 - 110 Ом



 шт

 1

 7

  2.1, 1.2, 1.3
3

 Лупа со светодиодной подсветкой настольная

 Лупа с лампой для равномерного освещения рабочего места, лампа оснащена стеклянной увеличительной линзой. Штатив лампы должен обеспечивать возможность поворота в любом направлении. Напряжение: 240 B. Частота: 50-60 Гц. Диаметр линзы не менее 5’’. Увеличение: 8Х. Освещенность не менее 1000 Люкс. Струбцинное крепление к столу.



 шт

 1

 7

  2.1, 1.2, 1.3
4

 Коврик антистатический

 Типовое сопротивление к земле: RG = 100 - 110 Ом. Размер: 610 x 900мм. Cтойкость к нагреву и припою. Oбъемная проводимость. Tолщина не менее 2 мм. 2 кнопки 10 мм, скругленные углы.



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
5

 Коробка антистатическая заземления

 3 КНОПКИ ПО 10ММ



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
6

 Браслет заземления антистатический

 Браслет регулируемый, растягивающийся, с изолирующей поверхность, сопротивление к земле 1МОм, кнопка 10мм



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
7

 Витой провод заземления антистатический

 Характеристики на усмотрение организаторов, кнопка 10мм



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
8

 Халат антистатический

 Unisex , длина 3/4. Соответствует стандарту IEC 61340-5-1. Типовое поверхностное сопротивление RS= 10e5 - 10e7 Ом (рукав-рукав). Материал: полиэстер, хлопок не менее30 %, проводящие углеродные волокна не менее 4%. Сетка из проводящих волокон шагом не менее 4 мм. Плотность материала: 156 г/м2. Время стекания заряда IEC 61340-2-1 0,5 – 0,9 сек.



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
9

 Очки защитные

 Возможность ношения с корригирующими очками!!! Оптический класс: 1. Бесцветные. Вес: не более 60 гр. Материал: поликарбонат, панорамное защитное стекло для защиты глаз спереди, сверху и с боков от механических воздействий, абразива, УФ-излучения. Защитное стекло устойчиво к химическим веществам, растворам кислот и щелочей, растворителям.



 шт

 1

 7

  2.1, 1.2, 1.3
10

 Урна

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
11

 Щетка с совком

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3


 Измерительное оборудование












12

 Программируемый 2-канальный источник питания

 Максимальная выходная мощность ИП не менее 50 Вт, выходное напряжение двух независимых каналов 0 – 30 В, ток 0 – 3 А.
Разрешение установки не менее 10мВ/10мА, погрешность установки не более 0,2%. Защита от короткого замыкания. Нестабильность по нагрузке не более 0,06%. Пульсации и шум в диапазоне 20Гц - 5МГц не более 5мВ пик-пик и не более 5мА. (или аналог OWON ODP3032).



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
13

 Универсальный генератор сигналов

 2 канала. Диапазон: 1 мкГц...100 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С). (или аналог Rigol DG4102).



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
14

 Цифровой осциллограф реального времени смешанных сигналов

 Диагональ экрана не менее 7 дюймов. Встроенный логическим анализатором на 16 каналов.
Полоса пропускания не менее 50МГц.4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек при задействовании 4-х каналов одновременно. Глубина записи от 10 миллионов точек Чувствительность цифрового осциллографа - 1 мВ / дел
низкий уровень шума,
возможность автоматической настройки осциллографа на сигнал, функция статистических измерений
возможность записи осциллограмм в режиме реального времени на USB накопитель,
воспроизведение записанных осциллограмм. Поддержка устройств USB и возможность прямой печати изображений,
стандартные разъемы и интерфейсы: USB HOST, USB DEVICE.
Вспомогательные выводы (trigger output, pass/fail). Число аналоговых каналов 4 + внешний запуск.
Число цифровых каналов 16.
Полоса пропускания не менее 50 Мгц
Дискретизация (аналог) Мвыб/сек 250 (3,4 канала).
Дискретизация (цифр) Мвыб/сек 250 (9-16 каналов), 1000 (1-8 каналов).
Глубина памяти:
Аналоговые кналы 12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала)
Цифровые каналы 12 М (1-8 каналов), 6М (9-16 каналов).
Скорость захвата не менее 30 000 осциллограмм в секунду.
Время нарастания (сек) 5.8
Коэффициент развертки 5 нс/дел – 50 с/дел.
Чувствительность 1мВ/дел – 10В/дел
Запуск по фронту, по максимуму, по минимуму, видео.
Режимы работы AC, DC, GND
Интерфейс USB Device, USB Host. (или аналог RIGOL MSO1074Z)



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
15

 Мультиметр цифровой 5 в 1

 Соответствие IEC1010-1 CATII 1000V / CATIII 600V. Автоматический и ручной выбор пределов измерений. Функция DATA HOLD.Проверка полупроводниковых диодов и прозвонка электрических цепей.
Питание от 3 х ААА батареек.
Постоянное напряжение U= 400 мВ / 4 В / 40 В / 400 В / 1000 В (±0.7%)
Переменное напряжение U~ 400мВ /4 В / 40 В / 400 В (±0.8%) / 700 В (±1.0%)
Постоянный ток I= 400мкА / 4000мкА / 40 мА / 400мА (±1.2%) / 10 А (±2.0%)
Переменный ток I ~ 400мкА / 4000мкА / 40 мА / 400мА (±1.5%) / 10 А (±3.0%)
Сопротивление R 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм (±1.2%)
Емкость C 50 нФ / 500 нФ / 5 мкФ / 50 мкФ /200мкФ (±3.0%)
Температура - 20 °C - +1000 °C(±3.0%) 0°F - 1800°F (±3.0%) (или аналог MS8229)



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Компьютерная техника












16

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 2

 15

  2.1, 1.1, 1.2, 1.3
17

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
18

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
19

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
20

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 22

  2.1, 1.1, 1.2, 1.3
21

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.1, 1.2, 1.3
22

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
23

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












24

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
25

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
26

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
27

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
28

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3
29

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 8

  2.1, 1.1, 1.2, 1.3


 Радиомонтажное оборудование












30

 Дымоуловитель с угольным фильтром

 Удаления дыма, вредных паров припоя и флюса, образующихся при пайке, из воздуха рабочей зоны. Фильтр на основе пенополиуретана, пропитанного активированным углем с высокой поглощающей способностью.
Напряжение питания 230 В, 50/60 Гц, Номинальная производительность 1,7 м³/мин. Габариты: 200 × 208 × 130 мм.



 шт

 1

 8

  2.1, 1.2, 1.3
31

 Трехканальная паяльная станция с паяльником, вакуумным паяльником и термопинцетом

 Электропитание: 220В, 50Гц. Диапазон температур: 37 - 482°C. Стабильность температуры: ±1,1°C. Глубина вакуума: 20in Hg max (508 мм рт.ст.). Время достижения макс. вакуума: 150мсек. Давление воздуха компрессора: 18 psi max.Сопротивление заземления наконечника не более 2 Ом. Поддерживаемый инструмент: универсальный паяльник, термопинцет, вакуумный паяльник. Антистатическое исполнение. Автоматическая компенсация теплопотерь наконечника. Вакуумный паяльник, паяльник, термопинцет и подставки к ним в комплекте.



 шт

 1

 8

  2.1, 1.2, 1.3
32

 Наконечники для паяльной станции

 Материал наконечников: медь. Наличие термостойкого безсвинцового покрытия. Миниволна,  диаметр - 3,05 мм (0,12 дюйма). Миниволна, диаметр - 2,4 мм (0,945 дюйма). Конический, длина - 16,7 мм (0,66 дюйма), диаметр - 0,8 мм (0,032 дюйма). Ножевидный, ширина лезвия - 4,6 мм (0,18 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT, размер 0,7 мм (0,03 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT размер 0,5 мм (0,02 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 0,7 мм (0,03 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 10,0 мм (0,39 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 18,0 мм (0,74 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 28,0 мм (1,09 дюйма).



 шт

 1

 8

  2.1, 1.2, 1.3
33

 Термовоздушная паяльная станция

 Функция автоматической коррекции температуры, 1 канал, антистатическое исполнение, автоматическая коррекция температуры, термоинструмента со встроенным вакуумным захватом. Диапазон температур: 149-482 ºC. Стабильность температуры холостого хода ±9 ºC. Производительность компрессора 5-22 л/мин. Глубина вакуума 20 in Hg (508 мм.рт.ст). Питание электрической сети: 230В, 50Гц



 шт

 1

 8

  2.1, 1.2, 1.3
34

 Комплект насадок для термовоздушной паяльной станции

 Материал: нержавеющая сталь. Форма: круглая + квадратная. Диаметр: Круглый 3/4/5/6/7/8/10/12 мм + 10 мм квадрат + 12 мм квадрат.



 шт

 1

 8

  2.1, 1.2, 1.3
35

 Антистатический держатель для плат

 Максимальный размер печатной платы мм: 160х235. Поворот на 360° (с шагом в 15°). Крепление компонентов с мягким покрытием. Антистатическая защита



 шт

 1

 8

  2.1, 1.2, 1.3
36

 Пожаробезопасная монтажная поверхность

 Размер не менее 200х300мм. Толщина не менее 3мм. Максимальная температура не менее 5000С.  Наличие секций для хранения. Материал силикон/силикогель. Антистатическое исполнение.



 шт

 1

 8

  2.1, 1.2, 1.3
37

 Оловоотсос

 для удаления припоя, вакуумный насос с наконечником для втягивания расплавленного припоя с обрабатываемой поверхности.



 шт

 1

 8

  2.1, 1.2, 1.3


 Радиомонтажный инструмент












38

 Набор пинцетов SMD

 Прямой пинцет длиной 100 - 120 мм с заостренными концами. Реверсивный изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Плоский пинцет длиной 100 - 120 мм. Плоский пинцет длиной 100 - 120 мм с изогнутыми концами шириной 2 мм. Материал: нержавеющая сталь, немагнитные, поверхность матовая, прецизионное исполнение, применение: SMD. Антистатическая защита.



 шт

 1

 8

  2.1, 1.2, 1.3
39

 Бокорезы для электроники

 Материал: легированная сталь, прецизионная индукционная закалка режущих кромок до 63-65 HRC, винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, режущая способность: медная проволока диаметром - 0.3-1.6mm. Антистатическая защита. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
40

 Круглогубцы для электроники

 Антистатическая защита. Работа с проволкой, диаметром от 0,3мм. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
41

 Плоскогубцы захватные для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Перекрестная насечка рабочих поверхностей. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
42

 Тонкогубцы для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Гладкая рабочая поверхность. Назначение: радиоэлектронный монтаж.



 шт

 1

 8

  2.1, 1.2, 1.3
43

 Нож-скальпель с перовым лезвием

 Скальпель остроконечный . Материал: высококачественная нержавеющая сталь



 шт

 1

 8

  2.1, 1.2, 1.3
44

 Ножницы остроконечные прямые

 Профессиональное назначение. Характеристики на усмотрение организатора



 шт

 1

 8

  2.1, 1.2, 1.3
45

 Набор отверток

 для выполнения высокоточных механических работ, включает в себя:
отвертки шлицевые – 6 штук разных размеров (1.0мм; 1.4мм; 2.0мм; 2.4мм; 3.0мм; 3.5мм); отвертки крестообразные – 4 штуки (#0-2; #0; #1-2; #1-1); отвертки под внутренний шестигранник - 3 штуки (1.5; 2.0; 2.5); отвертки под внешний шестигранник - 3 штуки (3.0; 4.0; 5.0).



 шт

 1

 8

  2.1, 1.2, 1.3
46

 Набор алмазных надфилей 5шт

 Предназначены для чистового опиливания и доводки поверхностей при обработке закаленной стали, керамики, стекла, графита и т.д.
Диаметр держателя – 5 мм. Длина 180 мм.



 шт

 1

 8

  2.1, 1.2, 1.3
47

 Штангенциркуль 0-200мм

 Штангенциркуль 0-200мм с точностью измерений 0.05 мм для определения внутренних и внешних размеров. Стопорный винт рамки.



 шт

 1

 8

  2.1, 1.2, 1.3
48

 Линейка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.2, 1.3
49

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.2, 1.3
50

 Карандаш

 Характеристики на усмотрение организаторов



 шт

 2

 15

  2.1, 1.2, 1.3
51

 Точилка

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.2, 1.3
52

 Лупа часовая 6х

 Характеристики на усмотрение организаторов



 шт

 1

 8

  2.1, 1.2, 1.3

Расходные материалы
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
53

 Припой без содержания свинца 0,5mm² с наполнением флюсом

 Solder wire lead-free 0,5mm² Припой



 шт

 1

 16

  2.1, 1.2, 1.3
54

 Припой без содержания свинца 1mm² с наполнением флюсом

 Solder wire lead-free 1mm² Припой



 шт

 1

 16

  2.1, 1.2, 1.3
55

 Оплетка для выпайки

 Desoldering wire 2mm x 1,5m Оплетка для выпайки



 шт

 1

 16

  2.1, 1.2, 1.3
56

 Флюс в карандаше

 Флюс-карандаш безотмывочный нейтральный, 10мл



 шт

 1

 16

  2.1, 1.2, 1.3
57

 Малярная лента

 На усмотрение организаторов



 шт

 1

 16

  2.1, 1.2, 1.3
58

 Ветошь

 На усмотрение организаторов



 шт

 1

 16

  2.1, 1.2, 1.3
59

 Пластиковая коробка с крышкой ESD

 Пластиковая коробка с крышкой ESD, 200х300 мм/мм



 шт

 4

 58

  2.1, 1.2, 1.3
60

 Аэрозоль спирт изопропанол

 аэрозоль, 400 мл, спирт изопропанол. Баллон должен быть снабжён удлинительной трубкой для распыления в труднодоступных местах. Состав: изопропиловый спирт абсолютированный, углеводородный пропеллент. Степень очистки: 99,9%. Содержание воды: <0,1%



 шт

 8

 114

  2.1, 1.2, 1.3
61

 Пакет упаковочный антистатический

 Упаковочные пакеты полиэтиленовые прозрачно-розовые толщиной 80 мкм для использования внутри ESD-защищенных зон. Не генерируют и не накапливают заряд, однако и не защищают от него. При необходимости пакеты закрываются перегибом (на скотч) или запаиваются.
Пакет размера 150x250мм



 шт

 1

 16

  2.1, 1.2, 1.3
62

 Фильтрующее средство индивидуальной защиты органов дыхания

 степень защиты FFP2, 12 ПДК, соответствие ГОСТ 12.4.246–2016 (EN 143:2000)



 шт

 3

 44

  2.1, 1.2, 1.3
63

 Перчатки для работы с растворителями

 Обеспечение защиты не менее 1 часа, материал: винил/нитрил.



 шт

 3

 44

  2.1, 1.2, 1.3


 запасные расходные материалы












64

 набор резисторов

 ЧИП 0805 5%, 10 Ом-91 Ом по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
65

 набор резисторов

 ЧИП 0805 5%, 100 Ом-910 Ом по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
66

 набор резисторов

 ЧИП 0805 5%, 1 кОм-9.1 кОм по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
67

 набор резисторов

 ЧИП 0805 5%, 10 кОм-91 кОм по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
68

 набор резисторов

 ЧИП 0805 5%, 100 кОм-910 кОм по 25шт. Е24 600шт., Набор ЧИП резисторов (smd)



 шт

 0,2

 5

  2.1, 1.2, 1.3
69

 набор резисторов

 EK-R24/3, Набор выводных резисторов CF-25, 5%, 100 Ом-910 Ом, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
70

 набор резисторов

 EK-R24/4, Набор выводных резисторов CF-25, 5%, 1 кОм-9,1 кОм, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
71

 набор резисторов

 EK-R24/5, Набор выводных резисторов CF-25, 5%, 10 кОм-91 кОм, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
72

 набор резисторов

 EK-R24/6, Набор выводных резисторов CF-25, 5%, 100 кОм-910 кОм, 24 номинала по 20 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
73

 набор конденсаторов

 ЧИП КОНД 0805 10пФ-8200пФ по 20шт.Е12, Набор ЧИП конденсаторов (smd) 720 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3
74

 набор конденсаторов

 ЧИП КОНД 0805 0.01мкФ-1мкФ по 20шт.Е12, Набор ЧИП конденсаторов (smd) 400 шт.



 шт

 0,2

 5

  2.1, 1.2, 1.3


 Модуль А












75

 Изготовление печатной платы

 Тип материала базы: FR4; толщина платы 1,5мм; толщина фольги 18мкм; кол-во слоев фольги 2; покрытие контактных площадок ПОС-63; металлизация переходных отверстий; маска зеленого цвета с двух сторон; без нанесения маркировки (шелкографии); механическая обработка фрезерованием.



 шт

 1

 16


76

 BL-L515RGBC-CA

 Светодиод (RGB) 20° d=5мм 2000/5000/2000мКд, общий анод



 шт

 8

 114


77

 Резистор SMD 100 кОм

 0.125Вт 0805 100 кОм, 1%, Чип резистор (SMD)



 шт

 20

 282


78

 Резистор SMD 10 кОм

 0.125Вт 0805 10 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


79

 Резистор SMD 1 MОм

 0.125Вт 0805 1 MОм, 1%, Чип резистор (SMD)



 шт

 1

 16


80

 Резистор SMD 1 кОм

 0.125Вт 0805 1 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142


81

 Резистор SMD 200 кОм

 0.125Вт 0805 200 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142


82

 Резистор SMD 36 кОм

 0.125Вт 0805 36 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


83

 Резистор SMD 510 кОм

 0.125Вт 0805 510 кОм, 1%, Чип резистор (SMD)



 шт

 5

 72


84

 Резистор SMD 180 Ом

 0.125Вт 0805 180 Ом, 1%, Чип резистор (SMD)



 шт

 25

 352


85

 Резистор подстроечный 50кОм

 CA6V, 50 кОм, Резистор



 шт

 2

 30


86

 Конденсатор SMD 0,01 мкФ

 Кер.ЧИП конд. 0.01 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 1

 16


87

 Конденсатор SMD 0,1 мкФ

 Кер.ЧИП конд. 0.1 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 16

 226


88

 Конденсатор SMD 10 мкФ

 Кер.ЧИП конд. 10 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


89

 Конденсатор SMD 22 мкФ

 Кер.ЧИП конд. 22 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


90

 Конденсатор SMD 4,7 мкФ

 Кер.ЧИП конд. 4,7 мкФ X5R, 20%, 1206, 16В



 шт

 1

 16


91

 Разъём стандарта USB Micro AB

 1981584-1



 шт

 1

 16


92

 74HC08D

 Логическая ИС, логическая функция 2И [SO-14]



 шт

 1

 16


93

 74LVC1G00DBV

 Одиночный элемент 2И-НЕ [SOT-23-5]



 шт

 2

 30


94

 LM358ADR [SO-8]

 LM358ADR, Двухканальный операционный усилитель с однополярным питанием, 3В…32В, [SO-8]



 шт

 7

 100


95

 NE555DR [SO-8]

 NE555DR, Прецизионный таймер [SO-8]



 шт

 4

 58


96

 NTC 10 кОм

 JJCR103J405HB53PU505, NTC 10 кОм, +5%, 5мм



 шт

 2

 30


97

 1N4148

 1N4148W, Диод 150мА 100В [SOD-123]



 шт

 3

 44


98

 IRF8313PBF

 IRF8313PBF, Транзистор, 2N-канала 30В 9.7А [SO-8]



 шт

 1

 16


99

 IRLML0030

 IRLML0030TRPBF, Транзистор, N-канал 30В 5.3А, [SOT-23]



 шт

 3

 44




 Модуль С












100

 ИК оптопара TCRT1000

 Reflective optical sensor with transistor output



 шт

 2

 30

  2.1, 1.2, 1.3
101

 MC34063ABD-TR [SO-8]

 MC34063ABD-TR, Повышающий/ понижающий преобразователь напряжения [SO-8]



 шт

 2

 30

  2.1, 1.2, 1.3
102

 LM358ADR [SO-8]

 LM358ADR, Двухканальный операционный усилитель с однополярным питанием, 3В…32В, [SO-8]



 шт

 2

 30

  2.1, 1.2, 1.3
103

 NE555DR [SO-8]

 NE555DR, Прецизионный таймер [SO-8]



 шт

 4

 58

  2.1, 1.2, 1.3
104

 74HC00D [SO-14]

 74HC00D.652, Четыре логических элемента 2И-НЕ [SO-14]



 шт

 4

 58

  2.1, 1.2, 1.3
105

 74HC08D [SO-14]

 74HC08D.653, Логическая ИС, логическая функция 2И [SO-14]



 шт

 2

 30

  2.1, 1.2, 1.3
106

 74HC132D [SO-14]

 74HC132D.653, Триггер Шмитта [SO-14]



 шт

 2

 30

  2.1, 1.2, 1.3
107

 MC74HC32ADG [SOIC-14]

 MC74HC32ADG, Четыре логических элемента "2ИЛИ", [SOIC-14]



 шт

 2

 30

  2.1, 1.2, 1.3
108

 74HC74D [SO-14]

 74HC74D.652, Двойной Триггер D-типа, [SO-14]



 шт

 2

 30

  2.1, 1.2, 1.3
109

 CD74HC4520M [SO-16]

 CD74HC4520M, Два двоичных счетчика прямого счета, [SO-16]



 шт

 2

 30

  2.1, 1.2, 1.3
110

 CW68 220/450 221K, 220uH 450mA

 Корпус: 7.5*11.5, инфо: Радиальная индуктивность 220uH 0.796MHz 0.92Om 450mA, примечание: 220uH 450mA



 шт

 2

 30

  2.1, 1.2, 1.3
111

 звуковой излучатель HPM14A

 звуковой излучатель HPM14A, частота 4000Гц, без встроенного генератора, диаметр корпкса 13,8мм, номинальное рабочее напряжение 5В



 шт

 2

 30

  2.1, 1.2, 1.3
112

 клеммник  300-021-12

 300-021-12, Клеммник винтовой, 2-контактный, 5мм, прямой



 шт

 4

 58

  2.1, 1.2, 1.3
113

 BC846 [SOT-23]

 BC846.215, (BEC) Транзистор NPN 65В 0.1А [SOT-23]



 шт

 8

 114

  2.1, 1.2, 1.3
114

 BC857A [SOT-23]

 BC857A.215 (BEC), Транзистор PNP 45В 0.1А 0.3Вт, [SOT-23]



 шт

 2

 30

  2.1, 1.2, 1.3
115

 1N5819 [DO-41]

 1N5819, Диод Шоттки 1А 40В [DO-41]



 шт

 6

 86

  2.1, 1.2, 1.3
116

 GNL-3012HD Светодиод красный

 GNL-3012HD, Светодиод красный 60" d=3мм 1.8мКд 700нМ (Red)



 шт

 2

 30

  2.1, 1.2, 1.3
117

 GNL-3012GD, Светодиод зеленый

 GNL-3012GD, Светодиод зеленый 60" d=3мм 7мКд 565нМ (Green)



 шт

 2

 30

  2.1, 1.2, 1.3
118

 Резистор SMD 9,1 кОм

 0.125Вт 0805 9.1 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
119

 Резистор SMD 68 кОм

 0.125Вт 0805 68 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
120

 Резистор SMD 51 Ом

 0.125Вт 0805 51 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
121

 Резистор SMD 3 кОм

 0.125Вт 0805 3 кОм, 1%, Чип резистор (SMD)



 шт

 4

 58

  2.1, 1.2, 1.3
122

 Резистор SMD 3,8 кОм

 0.125Вт 0805 3,8 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
123

 Резистор SMD 2 кОм

 0.125Вт 0805 2 кОм, 1%, Чип резистор (SMD)



 шт

 4

 58

  2.1, 1.2, 1.3
124

 Резистор SMD 240 Ом

 0.125Вт 0805 240 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
125

 Резистор SMD 270 Ом

 0.125Вт 0805 270 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
126

 Резистор SMD 1 кОм

 0.125Вт 0805 1 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
127

 Резистор SMD 12 кОм

 0.125Вт 0805 12 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
128

 Резистор SMD 15 кОм

 0.125Вт 0805 15 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
129

 Резистор SMD 120 кОм

 0.125Вт 0805 120 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
130

 Резистор SMD 10 кОм

 0.125Вт 0805 10 кОм, 1%, Чип резистор (SMD)



 шт

 10

 142

  2.1, 1.2, 1.3
131

 Резистор SMD 100 Ом

 0.125Вт 0805 100 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
132

 Резистор SMD 10 Ом

 0.125Вт 0805 10 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
133

 Резистор SMD 1,7 кОм

 0.125Вт 0805 1,7 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
134

 Резистор SMD 1,2 кОм

 0.125Вт 0805 1,2 кОм, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
135

 Резистор SMD 0,33 Ом

 0.125Вт 0805 0,33 Ом, 1%, Чип резистор (SMD)



 шт

 2

 30

  2.1, 1.2, 1.3
136

 Резистор подстроечный 10 кОм

 3296W-1-103LF (СП5-2ВБ), 10 кОм, Резистор подстроечный



 шт

 2

 30

  2.1, 1.2, 1.3
137

 Конденсатор SMD 0,1 мкФ

 Кер.ЧИП конд. 0.1 мкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 26

 366

  2.1, 1.2, 1.3
138

 Конденсатор SMD 470 пкФ

 Кер.ЧИП конд. 470 пкФ X7R 50В 10% 0805, GRM21BR71H104K**



 шт

 2

 30

  2.1, 1.2, 1.3
139

 Конденсатор электролитически 1000 мкФ

 ECAP (К50-35), 1000 мкФ, 16 В, 105°C, TK 10X16, TKR102M1CG16, Конденсатор электролитический алюминиевый



 шт

 4

 58

  2.1, 1.2, 1.3
140

 Конденсатор электролитически 100 мкФ

 ECAP (К50-35 мини), 100 мкФ, 16 В, 6х7мм, Конденсатор электролитический алюминиевый миниатюрный



 шт

 2

 30

  2.1, 1.2, 1.3
141

 Конденсатор электролитически 10 мкФ

 ECAP (К50-35 мини), 10 мкФ, 16 В, 4х7мм, Конденсатор электролитический алюминиевый миниатюрный



 шт

 2

 30

  2.1, 1.2, 1.3
142

 Конденсатор электролитически 470 мкФ

 ECAP (К50-35), 470 мкФ, 16 В, 105°C, TK 8X11, TKR471M1CF11, Конденсатор электролитический алюминиевый



 шт

 2

 30

  2.1, 1.2, 1.3
143

 Витая пара, витые пары Cat3 одножильные

 на усмотрение организатора



 м

 6

 86

  2.1, 1.2, 1.3
144

 Изготовление печатной платы

 Тип материала базы: FR4; толщина платы 1,5мм; толщина фольги 18мкм; кол-во слоев фольги 2; покрытие контактных площадок ПОС-63; металлизация переходных отверстий; маска зеленого цвета с двух сторон; без нанесения маркировки (шелкографии); механическая обработка фрезерованием.



 шт

 1

 16

  2.1, 1.2, 1.3
145

 изготовление корпуса датчика на 3D-принтере

 Характеристики на усмотрение организаторов



 шт

 1

 16

  2.1, 1.2, 1.3
146

 Монтаж радиоэлектронных компонентов на печатную плату

 Характеристики на усмотрение организаторов





 1

 16

  2.1, 1.2, 1.3

НА 1-ГО ЭКСПЕРТА (ПЛОЩАДКА)

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, инструменты и мебель
№ п/п

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
147

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3

ОБЩАЯ ИНФРАСТРУКТУРА ПЛОЩАДКИ

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
148

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1, 1.1, 1.2, 1.3
149

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 4

  2.1, 1.1, 1.2, 1.3
150

 Огнетушитель углекислотный ОУ-1

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
151

 Набор первой медицинской помощи

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
152

 ЖК панель

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
153

 Акустическая система

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
154

 Стойка для акустического монитора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
155

 Микрофон

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
156

 Флипчарт + маркеры

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
157

 Кулер 19 л (холодная/горячая вода) + стаканы

 Характеристики на усмотрение организаторов

 для смачивания губок для очистки наконечников паяльной станции

 шт

 1

 1

  2.1, 1.1, 1.2, 1.3

КОМНАТА УЧАСТНИКОВ

 НА ВСЕХ УЧАСТНИКОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
158

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 4

  2.1
159

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 7

  2.1
160

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 0,1

 1

  2.1
161

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1

КОМНАТА ЭКСПЕРТОВ

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики инструмента

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Рабочее место












162

 Стол антистатический

 Высота 1600 мм. Глубина столешницы:   800 мм. Полка  2 шт. Светильник под нижней полкой. Рама для крепления верхнего светильника со светильником верхнего освещения. Блок электрических розеток не менее 12шт. Тумба на три ящика.Подставка для ног.  Типовое сопротивление к земле: RG = 100 - 110 Ом. Устройство защитного отключения.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
163

 Стул антистатический полиуретановый

 Основание с проводящими колесами. Пневматический подъемник с регулировкой. Типовое сопротивление к земле: RG = 100 - 110 Ом



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
164

 Лупа со светодиодной подсветкой настольная

 Лупа с лампой для равномерного освещения рабочего места, лампа оснащена стеклянной увеличительной линзой. Штатив лампы должен обеспечивать возможность поворота в любом направлении. Напряжение: 240 B. Частота: 50-60 Гц. Диаметр линзы не менее 5’’. Увеличение: 8Х. Освещенность не менее 1000 Люкс. Струбцинное крепление к столу.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
165

 Коврик антистатический

 Типовое сопротивление к земле: RG = 100 - 110 Ом. Размер: 610 x 900мм. Cтойкость к нагреву и припою. Oбъемная проводимость. Tолщина не менее 2 мм. 2 кнопки 10 мм, скругленные углы.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
166

 Коробка антистатическая заземления

 3 КНОПКИ ПО 10ММ



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
167

 Браслет заземления антистатический

 Браслет регулируемый, растягивающийся, с изолирующей поверхность, сопротивление к земле 1МОм, кнопка 10мм



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
168

 Витой провод заземления антистатический

 Характеристики на усмотрение организаторов, кнопка 10мм



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
169

 Халат антистатический

 Unisex , длина 3/4. Соответствует стандарту IEC 61340-5-1. Типовое поверхностное сопротивление RS= 10e5 - 10e7 Ом (рукав-рукав). Материал: полиэстер, хлопок не менее30 %, проводящие углеродные волокна не менее 4%. Сетка из проводящих волокон шагом не менее 4 мм. Плотность материала: 156 г/м2. Время стекания заряда IEC 61340-2-1 0,5 – 0,9 сек.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
170

 Очки защитные

 Возможность ношения с корригирующими очками!!! Оптический класс: 1. Бесцветные. Вес: не более 60 гр. Материал: поликарбонат, панорамное защитное стекло для защиты глаз спереди, сверху и с боков от механических воздействий, абразива, УФ-излучения. Защитное стекло устойчиво к химическим веществам, растворам кислот и щелочей, растворителям.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
171

 Урна

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
172

 Щетка с совком

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Измерительное оборудование












173

 Программируемый 2-канальный источник питания

 Максимальная выходная мощность ИП не менее 50 Вт, выходное напряжение двух независимых каналов 0 – 30 В, ток 0 – 3 А.
Разрешение установки не менее 10мВ/10мА, погрешность установки не более 0,2%. Защита от короткого замыкания. Нестабильность по нагрузке не более 0,06%. Пульсации и шум в диапазоне 20Гц - 5МГц не более 5мВ пик-пик и не более 5мА. (или аналог OWON ODP3032).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
174

 Универсальный генератор сигналов

 2 канала. Диапазон: 1 мкГц...100 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С).(или аналог Rigol DG4102).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
175

 Цифровой осциллограф реального времени смешанных сигналов

  Диагональ экрана не менее 7 дюймов. Встроенный логическим анализатором на 16 каналов.
Полоса пропускания не менее 50МГц.4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек при задействовании 4-х каналов одновременно. Глубина записи от 10 миллионов точек Чувствительность цифрового осциллографа - 1 мВ / дел
низкий уровень шума,
возможность автоматической настройки осциллографа на сигнал, функция статистических измерений
возможность записи осциллограмм в режиме реального времени на USB накопитель,
воспроизведение записанных осциллограмм. Поддержка устройств USB и возможность прямой печати изображений,
стандартные разъемы и интерфейсы: USB HOST, USB DEVICE.
Вспомогательные выводы (trigger output, pass/fail). Число аналоговых каналов 4 + внешний запуск.
Число цифровых каналов 16.
Полоса пропускания не менее 50 Мгц
Дискретизация (аналог) Мвыб/сек 250 (3,4 канала).
Дискретизация (цифр) Мвыб/сек 250 (9-16 каналов), 1000 (1-8 каналов).
Глубина памяти:
Аналоговые кналы 12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала)
Цифровые каналы 12 М (1-8 каналов), 6М (9-16 каналов).
Скорость захвата не менее 30 000 осциллограмм в секунду.
Время нарастания (сек) 5.8
Коэффициент развертки 5 нс/дел – 50 с/дел.
Чувствительность 1мВ/дел – 10В/дел
Запуск по фронту, по максимуму, по минимуму, видео.
Режимы работы AC, DC, GND
Интерфейс USB Device, USB Host. (или аналог RIGOL MSO1074Z)



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
176

 Мультиметр цифровой 5 в 1

 Соответствие IEC1010-1 CATII 1000V / CATIII 600V. Автоматический и ручной выбор пределов измерений. Функция DATA HOLD.Проверка полупроводниковых диодов и прозвонка электрических цепей.
Питание от 3 х ААА батареек.
Постоянное напряжение U= 400 мВ / 4 В / 40 В / 400 В / 1000 В (±0.7%)
Переменное напряжение U~ 400мВ /4 В / 40 В / 400 В (±0.8%) / 700 В (±1.0%)
Постоянный ток I= 400мкА / 4000мкА / 40 мА / 400мА (±1.2%) / 10 А (±2.0%)
Переменный ток I ~ 400мкА / 4000мкА / 40 мА / 400мА (±1.5%) / 10 А (±3.0%)
Сопротивление R 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм (±1.2%)
Емкость C 50 нФ / 500 нФ / 5 мкФ / 50 мкФ /200мкФ (±3.0%)
Температура - 20 °C - +1000 °C(±3.0%) 0°F - 1800°F (±3.0%) (или аналог MS8229)



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
177

 Компьютерная техника











  2.1
178

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 2

 4

  2.1, 1.1, 1.2, 1.3
179

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
180

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
181

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
182

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3
183

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 2

 4

  2.1, 1.1, 1.2, 1.3
184

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
185

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












186

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
187

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
188

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
189

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
190

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
191

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Радиомонтажное оборудование












192

 Дымоуловитель с угольным фильтром

 Удаления дыма, вредных паров припоя и флюса, образующихся при пайке, из воздуха рабочей зоны. Фильтр на основе пенополиуретана, пропитанного активированным углем с высокой поглощающей способностью.
Напряжение питания 230 В, 50/60 Гц, Номинальная производительность 1,7 м³/мин. Габариты: 200 × 208 × 130 мм.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
193

 Трехканальная паяльная станция с паяльником, вакуумным паяльником и термопинцетом

 Электропитание: 220В, 50Гц. Диапазон температур: 37 - 482°C. Стабильность температуры: ±1,1°C. Глубина вакуума: 20in Hg max (508 мм рт.ст.). Время достижения макс. вакуума: 150мсек. Давление воздуха компрессора: 18 psi max.Сопротивление заземления наконечника не более 2 Ом. Поддерживаемый инструмент: универсальный паяльник, термопинцет, вакуумный паяльник. Антистатическое исполнение. Автоматическая компенсация теплопотерь наконечника. Вакуумный паяльник, паяльник, термопинцет и подставки к ним в комплекте.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
194

 Наконечники для паяльной станции

 Материал наконечников: медь. Наличие термостойкого безсвинцового покрытия. Миниволна,  диаметр - 3,05 мм (0,12 дюйма). Миниволна, диаметр - 2,4 мм (0,945 дюйма). Конический, длина - 16,7 мм (0,66 дюйма), диаметр - 0,8 мм (0,032 дюйма). Ножевидный, ширина лезвия - 4,6 мм (0,18 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT, размер 0,7 мм (0,03 дюйма). Наконечники для минитермопинцета для удаления компонентов CHIP, SOT размер 0,5 мм (0,02 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 0,7 мм (0,03 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 10,0 мм (0,39 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 18,0 мм (0,74 дюйма). Наконечник для минитермопинцета для удаления компонентов SOIC, SOT, TSOP и коннекторов размер 28,0 мм (1,09 дюйма).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
195

 Термовоздушная паяльная станция

 Функция автоматической коррекции температуры, 1 канал, антистатическое исполнение, автоматическая коррекция температуры, термоинструмента со встроенным вакуумным захватом. Диапазон температур: 149-482 ºC. Стабильность температуры холостого хода ±9 ºC. Производительность компрессора 5-22 л/мин. Глубина вакуума 20 in Hg (508 мм.рт.ст). Питание электрической сети: 230В, 50Гц



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
196

 Комплект насадок для термовоздушной паяльной станции

 Материал: нержавеющая сталь. Форма: круглая + квадратная. Диаметр: Круглый 3/4/5/6/7/8/10/12 мм + 10 мм квадрат + 12 мм квадрат.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
197

 Антистатический держатель для плат

 Максимальный размер печатной платы мм: 160х235. Поворот на 360° (с шагом в 15°). Крепление компонентов с мягким покрытием. Антистатическая защита



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
198

 Пожаробезопасная монтажная поверхность

 Размер не менее 200х300мм. Толщина не менее 3мм. Максимальная температура не менее 5000С.  Наличие секций для хранения. Материал силикон/силикогель. Антистатическое исполнение.



 шт

 1

 2


199

 Оловоотсос

 для удаления припоя, вакуумный насос с наконечником для втягивания расплавленного припоя с обрабатываемой поверхности.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3


 Радиомонтажный инструмент












200

 Набор пинцетов SMD

 Прямой пинцет длиной 100 - 120 мм с заостренными концами. Реверсивный изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Изогнутый пинцет длиной 100 - 120 мм с заостренными концами. Плоский пинцет длиной 100 - 120 мм. Плоский пинцет длиной 100 - 120 мм с изогнутыми концами шириной 2 мм. Материал: нержавеющая сталь, немагнитные, поверхность матовая, прецизионное исполнение, применение: SMD. Антистатическая защита.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
201

 Бокорезы для электроники

 Материал: легированная сталь, прецизионная индукционная закалка режущих кромок до 63-65 HRC, винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, режущая способность: медная проволока диаметром - 0.3-1.6mm. Антистатическая защита. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
202

 Круглогубцы для электроники

 Антистатическая защита. Работа с проволкой, диаметром от 0,3мм. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
203

 Плоскогубцы захватные для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Перекрестная насечка рабочих поверхностей. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
204

 Тонкогубцы для электроники

 Антистатическая защита. Материал: легированная сталь. Винтовое соединение, электроизолированные двухкомпонентные рукоятки, оснащение возвратной пружиной, прецизионное исполнение. Гладкая рабочая поверхность. Назначение: радиоэлектронный монтаж.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
205

 Нож-скальпель с перовым лезвием

 Скальпель остроконечный
Материал: высококачественная нержавеющая сталь



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
206

 Ножницы остроконечные прямые

 Профессиональное назначение. Характеристики на усмотрение организатора



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
207

 Набор отверток

 для выполнения высокоточных механических работ, включает в себя:
отвертки шлицевые – 6 штук разных размеров (1.0мм; 1.4мм; 2.0мм; 2.4мм; 3.0мм; 3.5мм); отвертки крестообразные – 4 штуки (#0-2; #0; #1-2; #1-1); отвертки под внутренний шестигранник - 3 штуки (1.5; 2.0; 2.5); отвертки под внешний шестигранник - 3 штуки (3.0; 4.0; 5.0).



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
208

 Набор алмазных надфилей 5шт

 Предназначены для чистового опиливания и доводки поверхностей при обработке закаленной стали, керамики, стекла, графита и т.д.
Диаметр держателя – 5 мм. Длина 180 мм.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
209

 Штангенциркуль 0-200мм

 Штангенциркуль 0-200мм с точностью измерений 0.05 мм для определения внутренних и внешних размеров. Стопорный винт рамки.



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
210

 Линейка ученическая

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3
211

 Ручка ученическая

 Характеристики на усмотрение организаторов



 шт

 2

 12

  2.1, 1.1, 1.2, 1.3
212

 Карандаш

 Характеристики на усмотрение организаторов



 шт

 2

 12

  2.1, 1.1, 1.2, 1.3
213

 Точилка

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
214

 Лупа часовая 6х

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
215

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 0,5

 3

  2.1, 1.1, 1.2, 1.3
216

 Стул

 Характеристики на усмотрение организаторов



 шт

 1

 6

  2.1, 1.1, 1.2, 1.3
217

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 0,3

 2

  2.1, 1.1, 1.2, 1.3
218

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 0,3

 2

  2.1, 1.1, 1.2, 1.3
219

 Лазерный принтер (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
220

 Дополнительный картридж к (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
221

 Высокоскоростное подключение к интернет

 Характеристики на усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3

Расходные материалы
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
222

 Припой без содержания свинца 0,5mm² с наполнением флюсом

 Solder wire lead-free 0,5mm² Припой



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
223

 Припой без содержания свинца 1mm² с наполнением флюсом

 Solder wire lead-free 1mm² Припой



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
224

 Оплетка для выпайки

 Desoldering wire 2mm x 1,5m Оплетка для выпайки



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
225

 Флюс в карандаше

 Флюс-карандаш безотмывочный нейтральный, 10мл



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
226

 Малярная лента

 На усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
227

 Ветошь

 На усмотрение организаторов



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
228

 Пластиковая коробка с крышкой ESD

 Пластиковая коробка с крышкой ESD, 200х300 мм/мм



 шт

 4

 8

  2.1, 1.1, 1.2, 1.3
229

 Аэрозоль спирт изопропанол

 аэрозоль, 400 мл, спирт изопропанол. Баллон должен быть снабжён удлинительной трубкой для распыления в труднодоступных местах. Состав: изопропиловый спирт абсолютированный, углеводородный пропеллент. Степень очистки: 99,9%. Содержание воды: <0,1%



 шт

 1

 2

  2.1, 1.1, 1.2, 1.3
230

 Пакет упаковочный антистатический

 Упаковочные пакеты полиэтиленовые прозрачно-розовые толщиной 80 мкм для использования внутри ESD-защищенных зон. Не генерируют и не накапливают заряд, однако и не защищают от него. При необходимости пакеты закрываются перегибом (на скотч) или запаиваются.
Пакет размера 150x250мм



 шт

 4

 8

  2.1, 1.1, 1.2, 1.3
231

 Фильтрующее средство индивидуальной защиты органов дыхания

 степень защиты FFP2, 12 ПДК, соответствие ГОСТ 12.4.246–2016 (EN 143:2000)



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3
232

 Перчатки для работы с растворителями

 Обеспечение защиты не менее 1 часа, материал: винил/нитрил.



 шт

 3

 6

  2.1, 1.1, 1.2, 1.3

КОМНАТА ГЛАВНОГО ЭКСПЕРТА

 НА ВСЕХ ЭКСПЕРТОВ



Оборудование, мебель, канцелярия и т.п.
№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019


 Компьютерная техника












233

 Монитор ЖК 21.5"

 Характеристики экрана: диагональ не менее 21.5 ", разрешение не менее 1920×1080,  статическая контрастность 1000:1, динамическая контрастность 4000000:1, яркость 250 кд/м2, время отклика (GTG) 6 мс.
Эргономика монитора: регулировка по высоте не менее 100 мм, угол наклона экрана -5°/+21°.



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
234

 Системный блок

 Процессор: не ниже Intel Core i7 7700 или аналог, частота не ниже 3 ГГц. Оперативная память: не ниже DIMM DDR4 16Гб 2400 МГц. Графический адаптер: тип графического контроллера дискретный, графика не ниже NVIDIA GeForce GTX1070 — 8192 Мб. Хранение информации: жесткий диск не менее 1000 Гб, 7200 об/мин, SATA. Коммуникации: тип кабельной сети (разъем RJ-45) Gigabit Ethernet, USB3.0



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
235

 Компьютерная мышь

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
236

 Стандартная компьютерная клавиатура

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
237

 Кабели питания

 Характеристики на усмотрение организаторов



 шт

 3

 3

  2.1, 1.1, 1.2, 1.3
238

 Кабель аудио-видео

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
239

 Память USB не менее 16 Гб

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
240

 Источник бесперебойного питания 1000ВA

 Мощность не менее 900 Вт, входное напряжение 161 — 276 В, частота входного напряжения 45 — 65 Гц, входной разъем IEC 320, выходные розетки типа IEC320, напряжение при питании от батареи - 220-240 +/- 5% В,
частота при питании от батареи - 50/60 +/- 1% Гц, форма выходного сигнала чистая синусоида, защита от короткого замыкания, защита от перегрузки.



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3


 Программное обеспечение












241

 Операционная система для ПК

 Полная совместимость с Microsoft Windows 10



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
242

 Программное обеспечение для просмотра и редактирования текстовых документов

 Полная совместимость с форматами выходных файлов Microsoft Office Word



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
243

 Программное обеспечение для просмотра и редактирования электронных таблиц

 Полная совместимость с форматами выходных файлов Microsoft Office Excel



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
244

 Программное обеспечение для просмотра файлов в формате PDF

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
245

 Программное обеспечение для просмотра и редактирования растровых изображений

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
246

 САПР печатных плат

 Полная совместимость с Altium Designer актуальной версии



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
247

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
248

 Стул

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3
249

 Вешалка

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
250

 Корзина для мусора

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
251

 Лазерный принтер (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
252

 Дополнительный картридж к (МФУ) А4

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
253

 Высокоскоростное подключение к интернет

 Характеристики на усмотрение организаторов



 шт

 1

 1

  2.1, 1.1, 1.2, 1.3
254

 Память USB 64 Гб

 Характеристики на усмотрение организаторов



 шт

 3

 3

  2.1, 1.1, 1.2, 1.3
255

 Бумага 500 листов А4 (на всех)

 Характеристики на усмотрение организаторов



 шт

 0,3

 5

  2.1, 1.1, 1.2, 1.3

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ/КОММЕНТАРИИ К ЗАСТРОЙКЕ ПЛОЩАДКИ

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ


№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
256

 Электричество на 1 участника/эксперта

 220-230В 16А



 шт

 1

 13

  2.1, 1.1, 1.2, 1.3

СКЛАД

 НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ


№

 Наименование

 Технические характеристики

 Комментарий

 Ед. измерения

 Кол-во

 Кол-во

 Требования наличия в КОД 2019
257

 Стол 1400х900

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3
258

 Стул

 Характеристики на усмотрение организаторов



 шт

 4

 4

  2.1, 1.1, 1.2, 1.3
259

 Стеллаж ESD (2000*1000*500)

 Характеристики на усмотрение организаторов



 шт

 2

 2

  2.1, 1.1, 1.2, 1.3

Оставьте заявку

Оставьте ваши данные для создания заявки.
Мы вам перезвоним!

Оставьте заявку
Удобный способ связи:

Поля отмеченные * обязательны для заполнения

Отправить

Контакты

8 800 101 62 62

г. Рязань, ул. Колхозная, д. 11

ПН-ПТ с 9:00 до 18:00
СБ-ВС выходной
