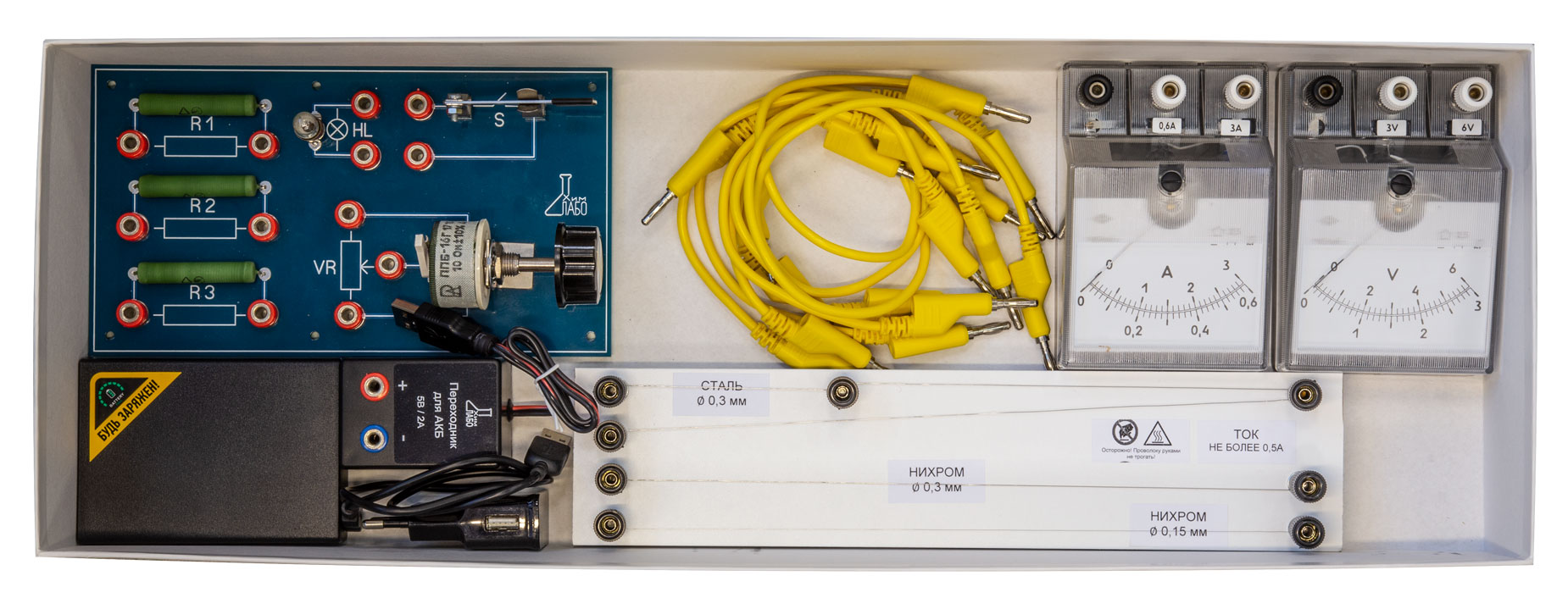

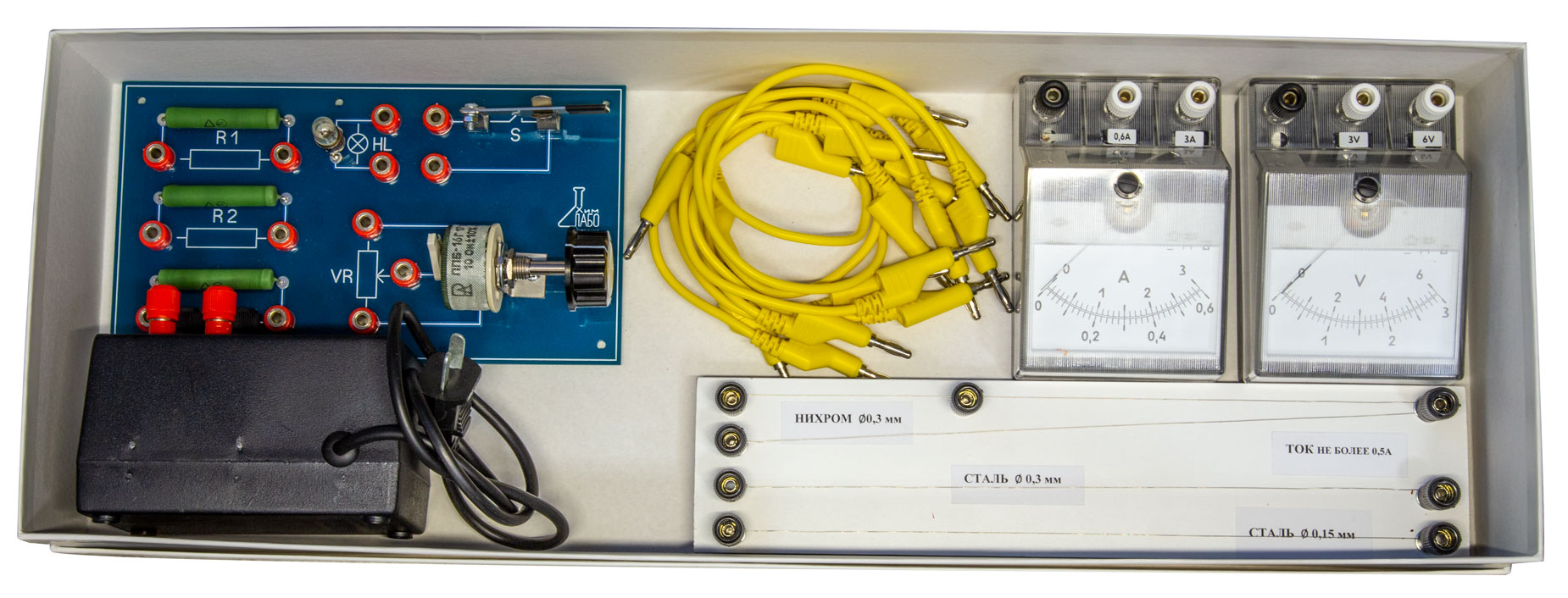

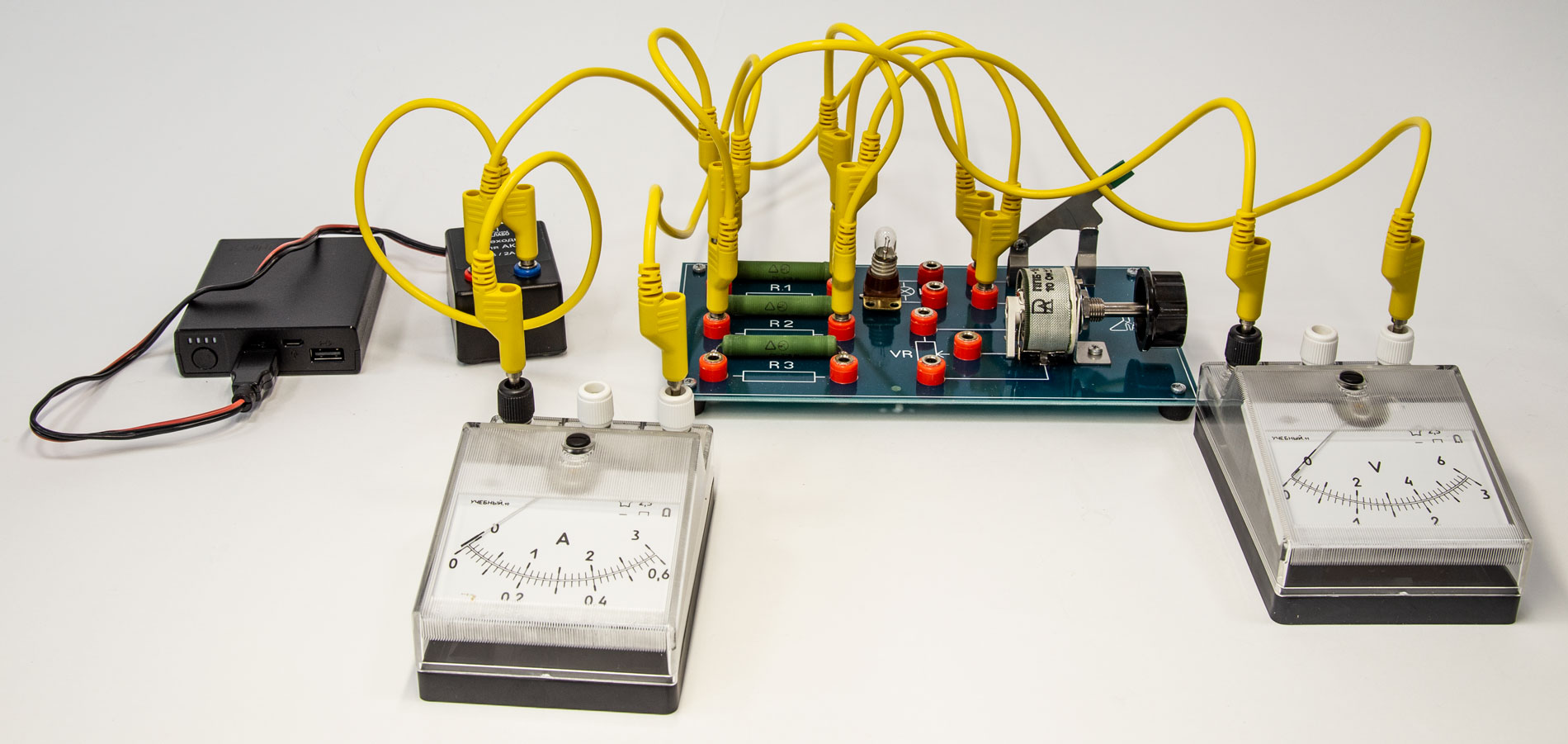

Комплект предназначен для выполнения экспериментальных заданий ОГЭ по физике в соответствии со Спецификацией КИМ для проведения ОГЭ по физике, утвержденной ФГБНУ «ФИПИ». Комплект позволяет измерять сопротивление резистора, мощность и работу электрического тока, исследовать зависимость силы тока от напряжения, зависимость сопротивления от длины проводника, площади поперечного сечения и удельного сопротивления, а также проверять зависимость напряжения при последовательном соединении проводников и зависимость тока при параллельном соединении проводников.
1
Источник питания постоянного тока 5 В, в составе внешний аккумулятор c USB кабелем, сетевое зарядное устройство, переходник для внешнего аккумулятора
или
выпрямитель с входным напряжением 36-42 В
1
2
Вольтметр двухпредельный: 0 – 3 В (С=0,1 В); 0 – 6 В (С=0,2 В)
1
3
Амперметр двухпредельный: 0 – 0,6 А (С=0,02 А); 0 – 3 А (С=0,1 А)
1
4
Плата на подставке с электрическими элементами и гнездами для соединительных проводов:
- переменный резистор (реостат) с ручкой VR = 10 Ом;
